55V 260mΩ 4通道低边驱动。NSD5604/NSD5604N是一款4通道低边驱动芯片，该产品集成了4通道低边NMOSFET可以驱动阻性，容性或者感性负载；4个通道可以同时导通并且每个通道可以支持500mA以上负载电流；该产品每个通道支持独立过流保护；芯片还集成有源钳位与续流二极管，结合外部TVS可以实现感性负载实现不同电流衰减模式包括慢速衰减与快速关断。

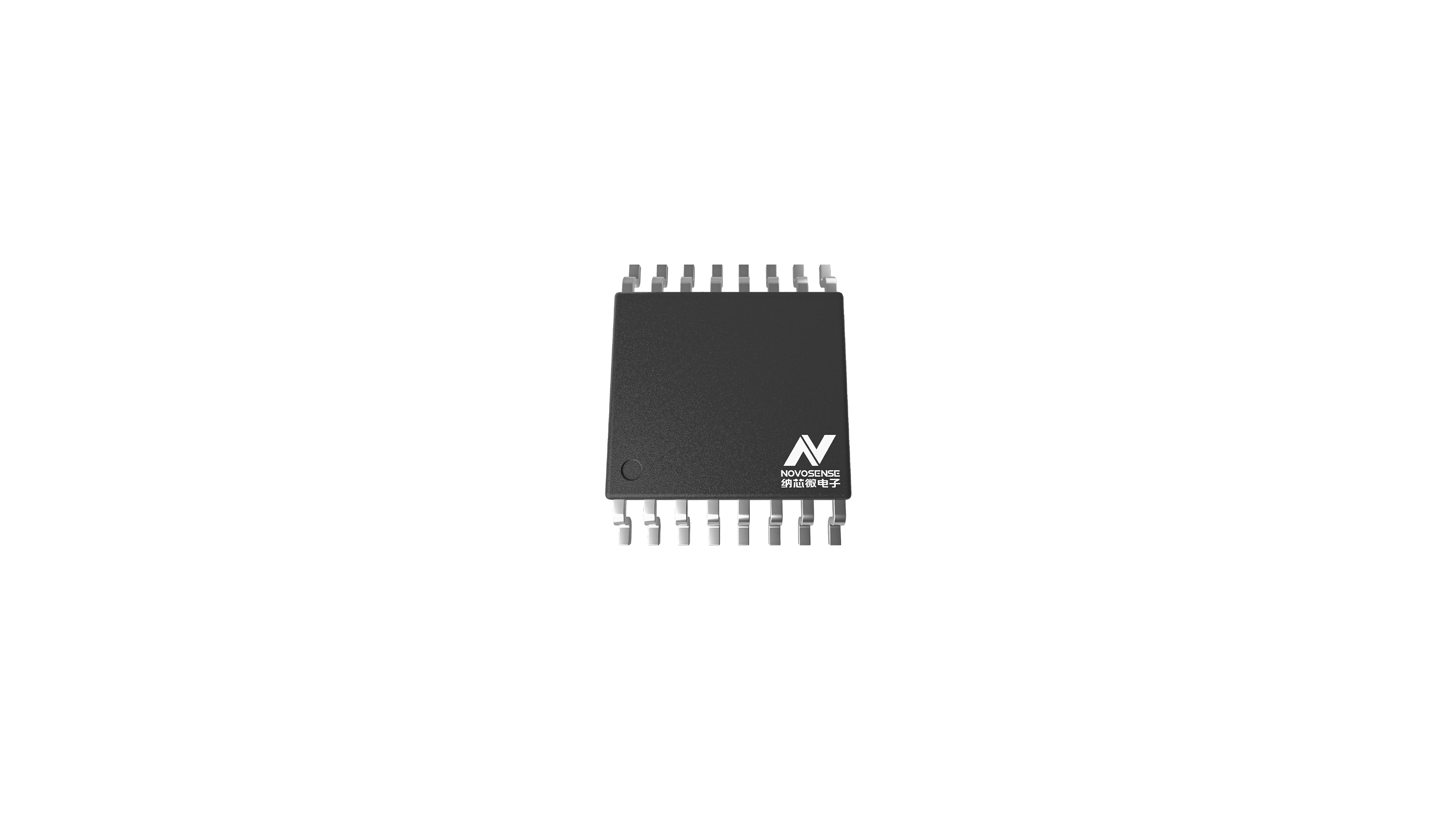

| Package | HTSSOP16 |
|---|---|
| Rating | Industrial |
| Load Type | Relay/Solenoid |
| Driver Type | Fully-integrated low-side driver |
| Rds (on) (LS) mΩ | 260 |
| Peak Current (A) | 3 |
| Number of Low-side Channels | 4 |
| Vmin (V) | 8 |
| Vmax (V) | 55 |
| Control Interface | Parallel |
| Features | Over-current protection, Over-temperature protection, Under-voltage protection, Clamp |
| Operation Temperature (°C) | -40~125 |
| LDO | No |
NSD5604/NSD5604N是一款4通道低边驱动芯片，该产品集成了4通道低边NMOSFET可以驱动阻性，容性或者感性负载；4个通道可以同时导通并且每个通道可以支持500mA以上负载电流；该产品每个通道支持独立过流保护；芯片还集成有源钳位与续流二极管，结合外部TVS可以实现感性负载实现不同电流衰减模式包括慢速衰减与快速关断。
