简介
车规级40V, 1Ω八通道低边继电器与螺线管驱动芯片。NSD56008 是一款八通道低边驱动器，专门设计用于控制汽车和工业应用中的继电器和 LED。16 位串行外设接口 (SPI) 用于控制设备和诊断负载，同时该SPI还提供菊花链功能。此款芯片设计用于低电压运行，因此当 VS 下降时，能够在低电池电压 (VS ≥ 4.1 V) 下保持正常状态。NSD56008 配备两个输入引脚，连接到两个输出，通过输入映射，可以将输入引脚连接到不同的输出，或将更多输出分配给同一输入引脚。在这种情况下，可以通过施加到一个输入引脚的一个信号来控制更多通道。在 Limp Home 模式（故障安全模式）下，输入引脚直接路由到通道 2 和 3。该器件通过关闭状态下的开路负载和短路检测来提供负载诊断。每个通道均配有温度传感器，以防止设备过热。
主要参数
| Package |

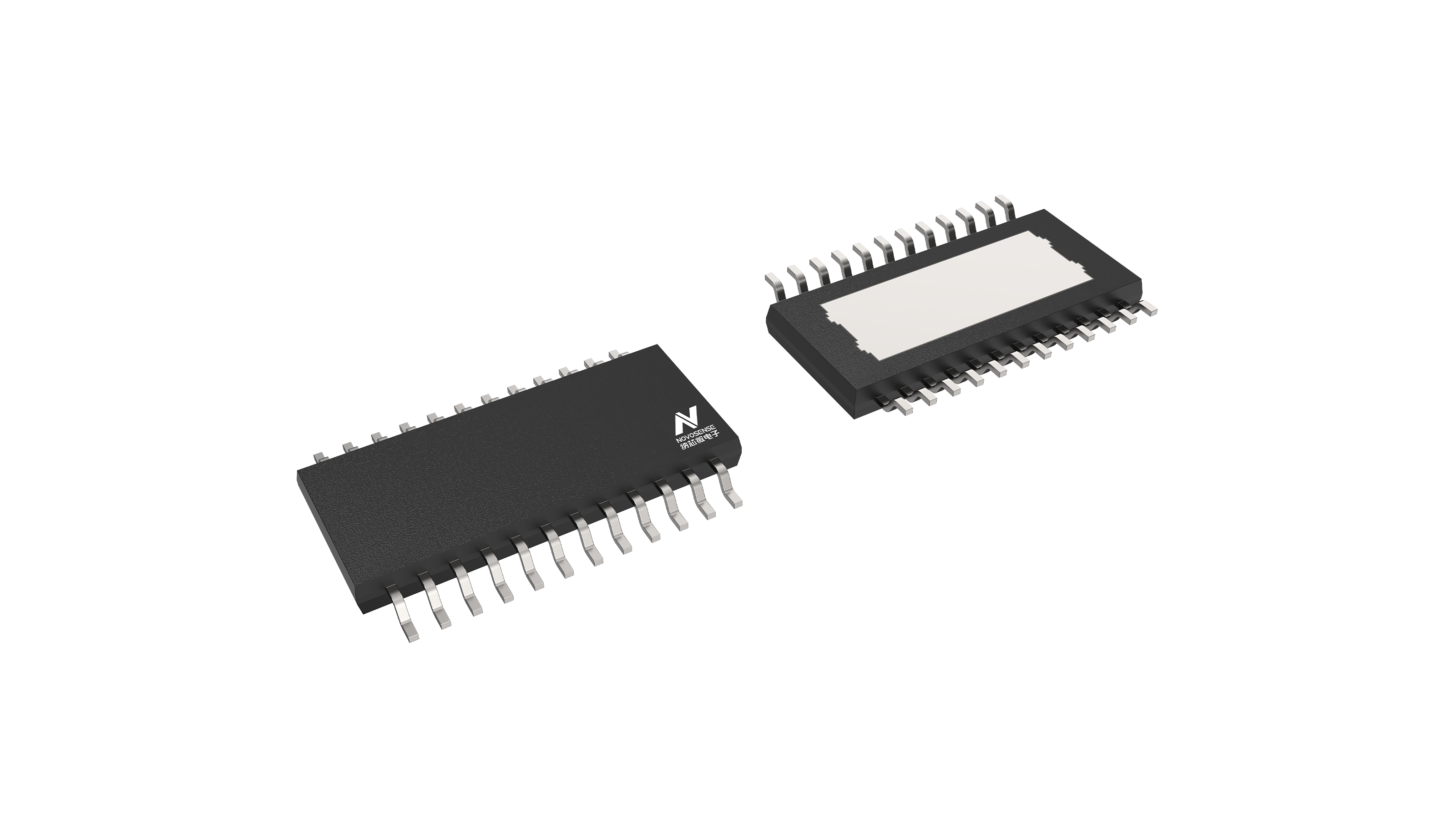

HTSOP24 |
| Rating |
Automotive |
| Load Type |
Relay/LED/Motor/Solenoid |
| Driver Type |
Fully-integrated low-side driver |
| Rds (on) (LS) mΩ |
1000 |
| Peak Current (A) |
0.9 |
| Number of Low-side Channels |
8 |
| Vmin (V) |
4.5 |
| Vmax (V) |
28 |
| Control Interface |
SPI |
| Features |
Short circuit to batery protection, Over current latch OFF, Thermal shutdown latches OFF, Over load detection at ON state |
| Operation Temperature (°C) |
-40~125 |
| LDO |
No |
产品说明与原始资料
产品特性
- AEC-Q100 认证
- 工作电压：4.5V – 28V
- 8 通道1Ω 低边驱动/ 每通道典型负载电流330mA
- 16 位SPI 通信，支持并联和菊花链模式，兼容8 位SPI 通信
- 2 个兼容CMOS 的输入引脚IN0 和IN1 可映射到输出端口
- 支持跛行模式
- 支持输出并联模式
- 支持负载诊断与保护：过载/ 过温诊断及保护/
- 欠压保护/ 开路诊断
- 工作温度：Tj=-40° C~150° C
应用场景
NSD56008 是一款八通道低边驱动器，专门设计用于控制汽车和工业应用中的继电器和 LED。16 位串行外设接口 (SPI) 用于控制设备和诊断负载，同时该SPI还提供菊花链功能。此款芯片设计用于低电压运行，因此当 VS 下降时，能够在低电池电压 (VS ≥ 4.1 V) 下保持正常状态。NSD56008 配备两个输入引脚，连接到两个输出，通过输入映射，可以将输入引脚连接到不同的输出，或将更多输出分配给同一输入引脚。在这种情况下，可以通过施加到一个输入引脚的一个信号来控制更多通道。在 Limp Home 模式（故障安全模式）下，输入引脚直接路由到通道 2 和 3。该器件通过关闭状态下的开路负载和短路检测来提供负载诊断。每个通道均配有温度传感器，以防止设备过热。
