简介
高可靠性非隔离半桥驱动器。NSD1624是一款高压半桥栅极驱动器，能提供最大4A/6A的拉灌电流能力，驱动MOSFET或IGBT等功率管。NSD1624可应用于高达1200V母线电压系统。它拥有行业内领先的超低传播延迟，低静态电流，耐负压能力强、高dv/dt抗扰度等特性。
该器件可接受的供电电源输入范围宽达 10V 至 20V，并且为 VDD 和 BST 供电电源引脚提供了 UVLO 保护。 NSD1624可提供大小封装，LGA10、 SOP8、SOP14 封装，额定工作温度范围为 –40°C 至 125°C。NSD1624具有所有这些出色的功能,适用于高可靠性,功率密度和效率的开关电源系统。
主要参数

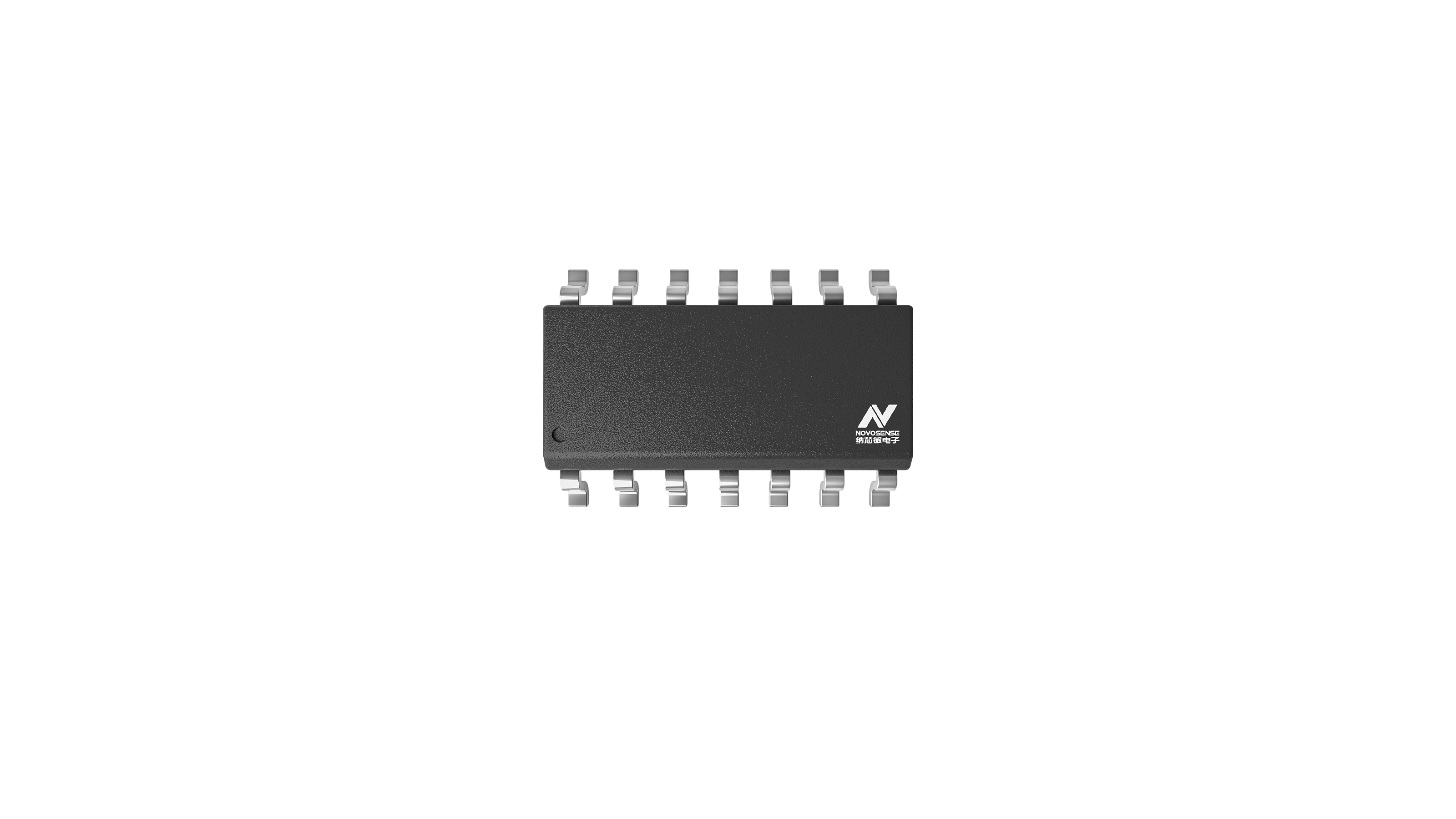

| Package |
SOP14 |
| Rating |
Industrial |
| Drive Object |
MOSFET/IGBT |
| Peak Drive Current (A) |
4/-6 |
| Output Channel |
2 |
| Bus Voltage (V) |
1200 |
| VCC (Max) (V) |
24 |
| Propagation Delay (Max) ton/off (ns) |
35/35 |
| Delay Matching (ns) |
7 |
| Features |
UVLO, Interlock |
| Operation Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 可支持最大的系统电压为：1200V
- VDD 供电电源范围：10V 至 20V
- 峰值4A/6A拉灌电流能力
- 高 dv/dt 抗扰度和高耐负压能力（SW 引脚）
- 35ns最大传播延迟
- 7ns 最大匹配延迟
- 输入端引脚TTL 和 CMOS 兼容
- 集成欠压保护(UVLO)
- 轨到轨输出
- SOP8，SOP14，LGA10 封装选项
- 高压和低压引脚分离，实现最大爬电距离和电气间隙(SOP14)
- 工作温度范围为：-40°C 至 125°C
应用场景
- 电源模块 (半桥拓扑)
- 空调压缩机
- 工业电机
- 光伏、储能
NSD1624是一款高压半桥栅极驱动器，能提供最大4A/6A的拉灌电流能力，驱动MOSFET或IGBT等功率管。NSD1624可应用于高达1200V母线电压系统。它拥有行业内领先的超低传播延迟，低静态电流，耐负压能力强、高dv/dt抗扰度等特性。
该器件可接受的供电电源输入范围宽达 10V 至 20V，并且为 VDD 和 BST 供电电源引脚提供了 UVLO 保护。 NSD1624可提供大小封装，LGA10、 SOP8、SOP14 封装，额定工作温度范围为 –40°C 至 125°C。NSD1624具有所有这些出色的功能,适用于高可靠性,功率密度和效率的开关电源系统。
原理图 / 引脚
