产品特性
- I2C转并行端口扩展器
- 工作电源电压范围1.65V至5.5V
- 低待机电流
- 漏极开路低电平有效中断输出
- 5.5V耐压，16个I/O端口，默认为输入模式
- 兼容大多数微控制器
- 时钟频率高达400kHz
- SCL/SDA输入带有噪声滤波器
- 极性反转寄存器
- 内部上电复位
- 上电无毛刺
- 通过三个硬件地址引脚进行地址设置，最多可使用八个器件
- 锁存输出具有大电流驱动能力，可直接驱动LED
- 闩锁性能超过JESD 78 II类标准的100mA
- ESD保护超过JESD 22：2000V HBM和1000V CDM
应用场景
- 适用于I2C总线应用的GPIO扩展
- 服务器、个人计算机、个人电子产品
- 路由器（电信交换设备）
- 具有GPIO受限处理器的产品

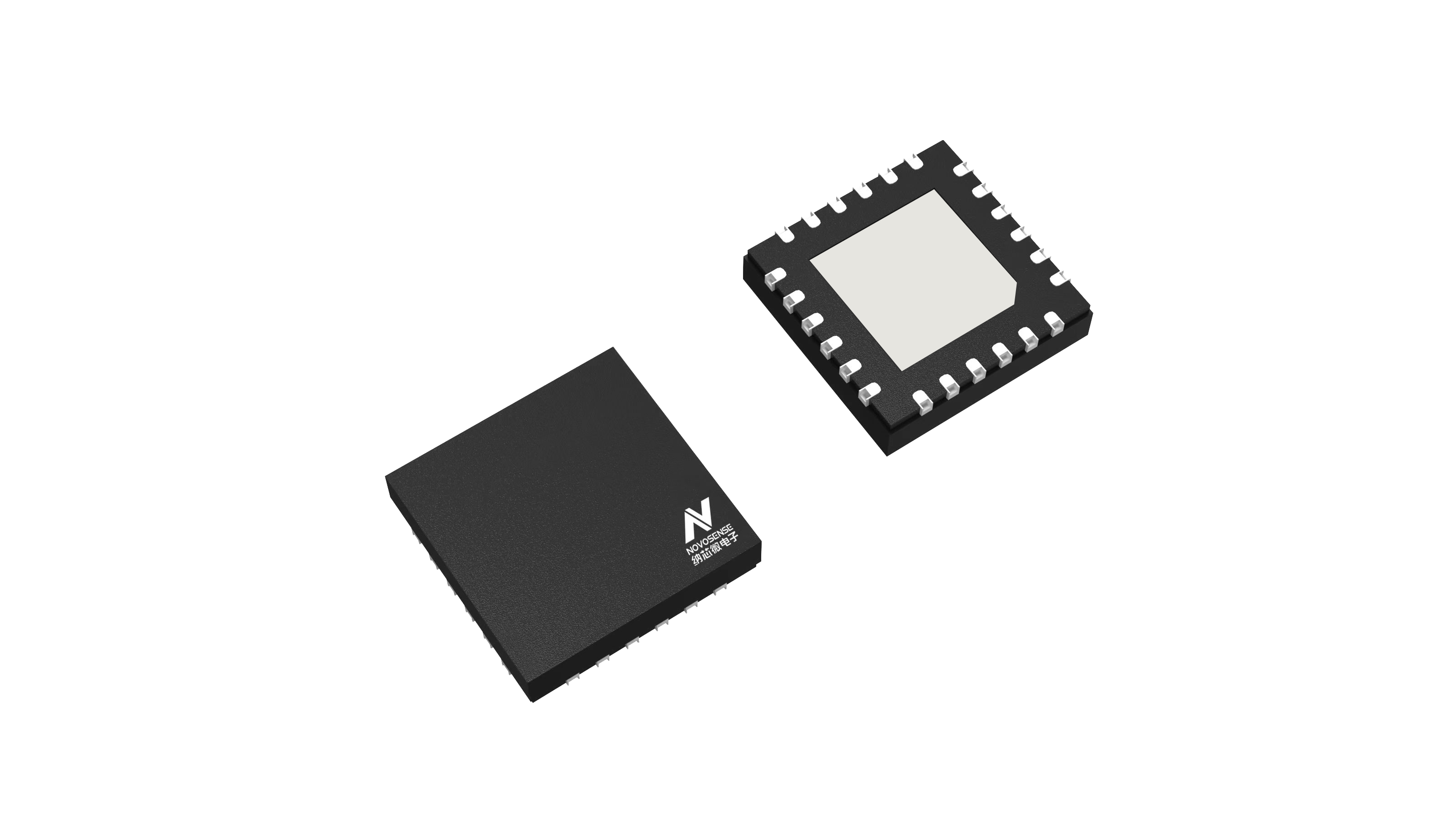

NCA9555B 是一款 24 引脚器件，可为双线双向 I2C 总线应用提供 16 位通用并行输入/输出（GPIO）扩展。该器件的电源电压（VDD）工作范围为 1.65V 至 5.5V。当 ACPI 电源开关、传感器、按钮、LED、风扇等需要额外 I/O 时，它提供了一种简单的解决方案。NCA9555B 包含两个 8 位配置（输入或输出选择）寄存器、输入寄存器、输出寄存器和极性反转（高电平有效或低电平有效操作）寄存器。系统主机可通过写入 I/O 配置位将 I/O 配置为输入或输出。每个输入或输出的数据存储在相应的输入或输出寄存器中。读取寄存器的极性可通过极性反转寄存器进行反转。所有寄存器均可由系统主机读取。当任何输入状态与其对应的输入端口寄存器状态不同时，NCA9555B 的开漏中断输出将被激活，用于向系统主机指示输入状态已发生变化。上电复位会将寄存器设置为其默认值，并初始化器件状态机。三个硬件引脚（A0、A1、A2）可改变固定的 I2C 总线地址，允许多达八个器件共享同一 I2C 总线。
