产品特性
- AEC-Q100（1级）：符合汽车应用认证
- I2C转并行端口扩展器
- 工作电源电压范围：1.65伏至5.5伏
- 低待机电流
- 开漏低电平有效中断输出
- 低电平有效复位输入
- 耐受5伏电压、16个I/O端口，默认处于输入模式
- 兼容大多数微控制器
- 最高400千赫快速I2C总线
- SCL/SDA输入带噪声滤波器
- 极性反转寄存器
- 内部上电复位
- 上电无毛刺
- 由两个硬件地址引脚寻址，最多可连接四个器件
- 锁存输出，具备大电流驱动能力，可直接驱动LED
- 闩锁性能符合JESD 78 II类标准，超过100毫安
- ESD防护符合JESD 22标准：6000伏人体模型（HBM）、2000伏充电器件模型（CDM）
- 符合RoHS标准的封装
应用场景
- 汽车信息娱乐系统、ADAS、汽车车身电子系统、混合动力汽车（HEV）、电动汽车（EV）及动力总成
- 工业自动化、工厂自动化
- 面向I2C总线应用的GPIO扩展
- 服务器、个人电脑、个人电子产品
- 路由器（电信交换设备）
- 搭载GPIO受限处理器的产品

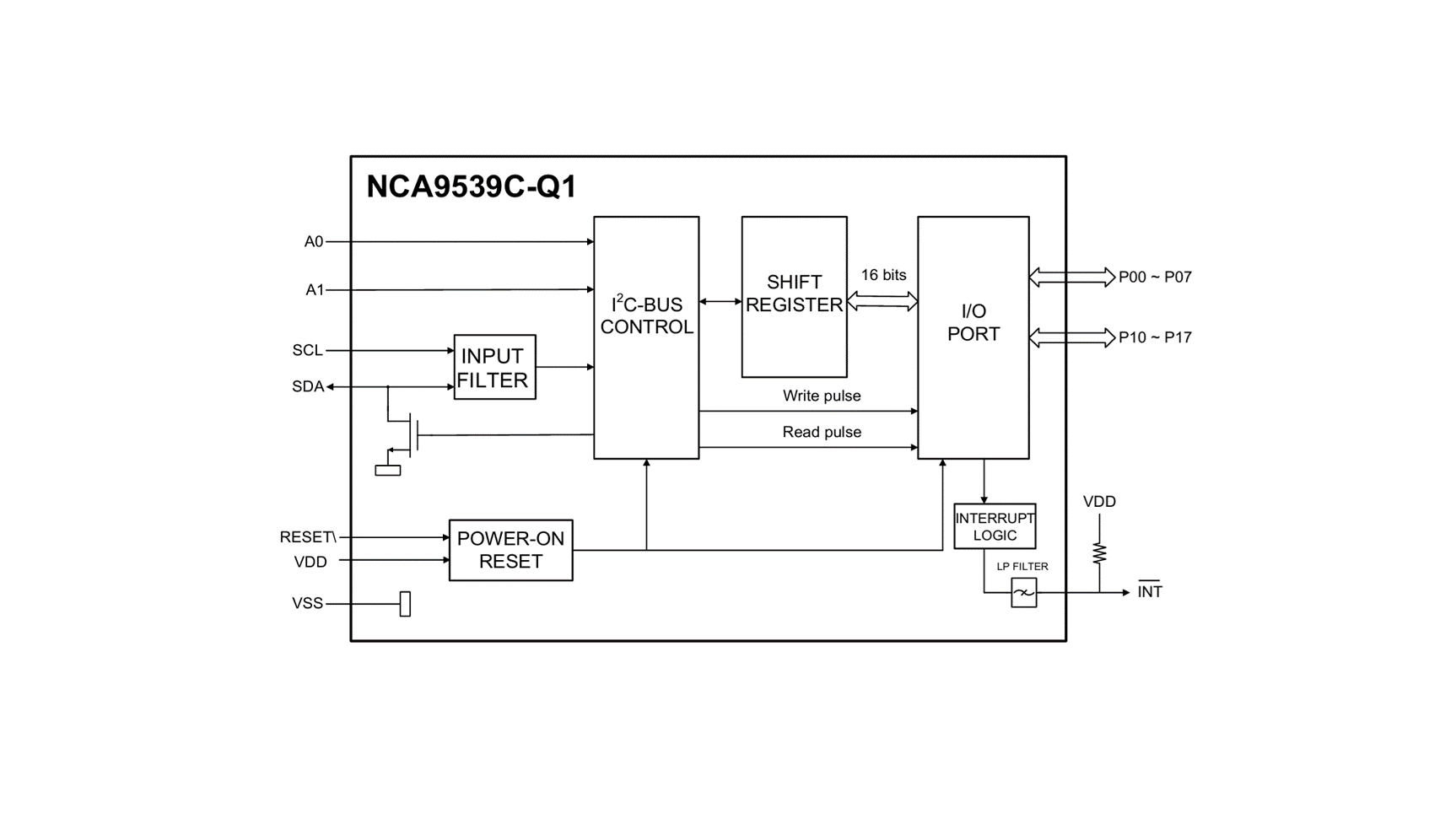

NCA9539C-Q1是一款24引脚器件，可为双线双向I2C总线应用提供16位通用并行输入/输出（GPIO）扩展。该器件可在1.65 V至5.5 V的电源电压（VDD）范围内工作。当ACPI电源开关、传感器、按钮、LED、风扇等需要额外的I/O时，它可提供一种简易解决方案。NCA9539C-Q1由两个8位配置（输入或输出选择）寄存器、输入、输出和极性反转（高电平有效或低电平有效操作）寄存器组成。系统主机可通过向I/O配置位写入，将I/O使能为输入或输出。每个输入或输出的数据保存在对应的输入或输出寄存器中。读取寄存器的极性可通过极性反转寄存器反转。所有寄存器均可由系统主机读取。当任何输入状态与其对应的输入端口寄存器状态不同时，NCA9539C-Q1的漏极开路中断输出将被激活，用于向系统主机指示输入状态已发生变化。上电复位会将寄存器设置为其默认值，并初始化器件状态机。此外，NCA9539C-Q1具有一个硬件RESET引脚，可用于将器件复位至其默认状态。硬件引脚（A0、A1）可改变固定的I2C总线地址，最多允许四个器件共享同一I2C总线。
