产品特性
- 4选1双向转换开关
- 兼容I²C总线与SMBus
- 低电平有效复位输入
- 三个地址端子，支持在I2C总线上挂载最多8个设备
- 通过I²C总线选择通道，可任意组合
- 上电时所有开关通道处于未选中状态
- 低导通电阻（RON）开关
- 支持1.8V、2.5V、3.3V与5V总线间的电压电平转换
- 上电无毛刺
- 支持热插拔
- 低待机电流
- 工作电源电压范围：1.7V至5.5V
- 5.5V耐压输入
- 时钟频率0至400kHz
- 锁存性能符合JESD 78标准，超过100mA
- 符合RoHS与REACH规范
- ESD保护符合JESD 22标准
- 2000V人体模型（A114-A）
- 1000V充电器件模型（C101）
应用场景
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 存在I²C从地址冲突的产品（例如多个相同的温度传感器）

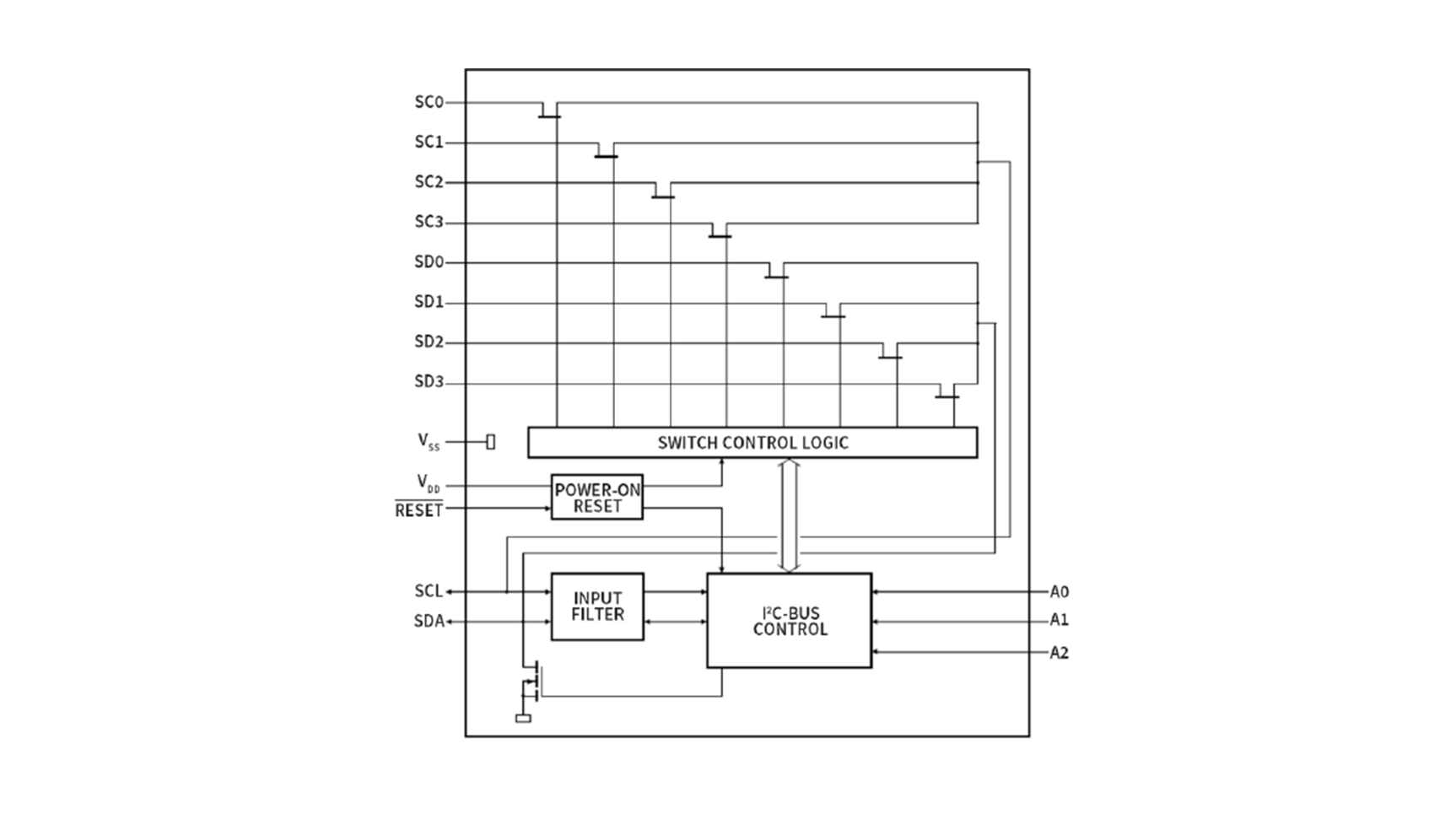

NCA9546是一款经I²C总线控制的四路双向转换开关。SCL/SDA上游对可扇出至四个下游对，即通道。可通过可编程控制寄存器的内容确定选择任意单个SCn/SDn通道或通道组合。低电平有效复位输入可让NCA9546从某条下游I²C总线在低电平的情况中恢复。将I²C状态机拉低复位会使所有通道被取消选中，内部上电复位功能的作用亦是如此。开关的传输门结构使得VCC端子可用于限制NCA9546所能传输的最高高电压。这允许在每个对上使用不同的总线电压，从而使1.8V、2.5V或3.3V器件无需额外保护即可与5V器件通信。外部上拉电阻将各通道的总线上拉至所需电压电平。所有I/O端子均支持5.5V耐受。
