产品特性
- 4选1双向转换多路复用器
- 兼容 I2C 总线和 SMBus
- 四个低电平有效中断输入
- 低电平有效中断输出
- 三个地址端子模块，允许在 I2C 总线上连接多达八个设备
- 通过 I2C 总线选择通道
- 在取消选择所有开关通道的情况下开机
- 低 RON 开关
- 允许在 1.8V、2.5V、3.3V 和 5V 总线之间进行电压转换
- 上电时无闪烁
- 工作电源电压范围为 1.65V 至 5.5V
- 5.5V 容差输入
- 0 至 400kHz 时钟频率
- 闩锁性能超过 100mA（符合 JESD 78 标准
- 符合 RoHS 和 REACH 标准
- ESD 保护超过 JESD 22：
- 2000V 人体模型 (A114-A)
- 1000V 充电设备模型 (C101)
应用场景
- 服务器
- 路由器（电信交换设备）
- 工厂自动化
- 有 I2C 从站地址冲突的产品（如多个相同的温度传感器）

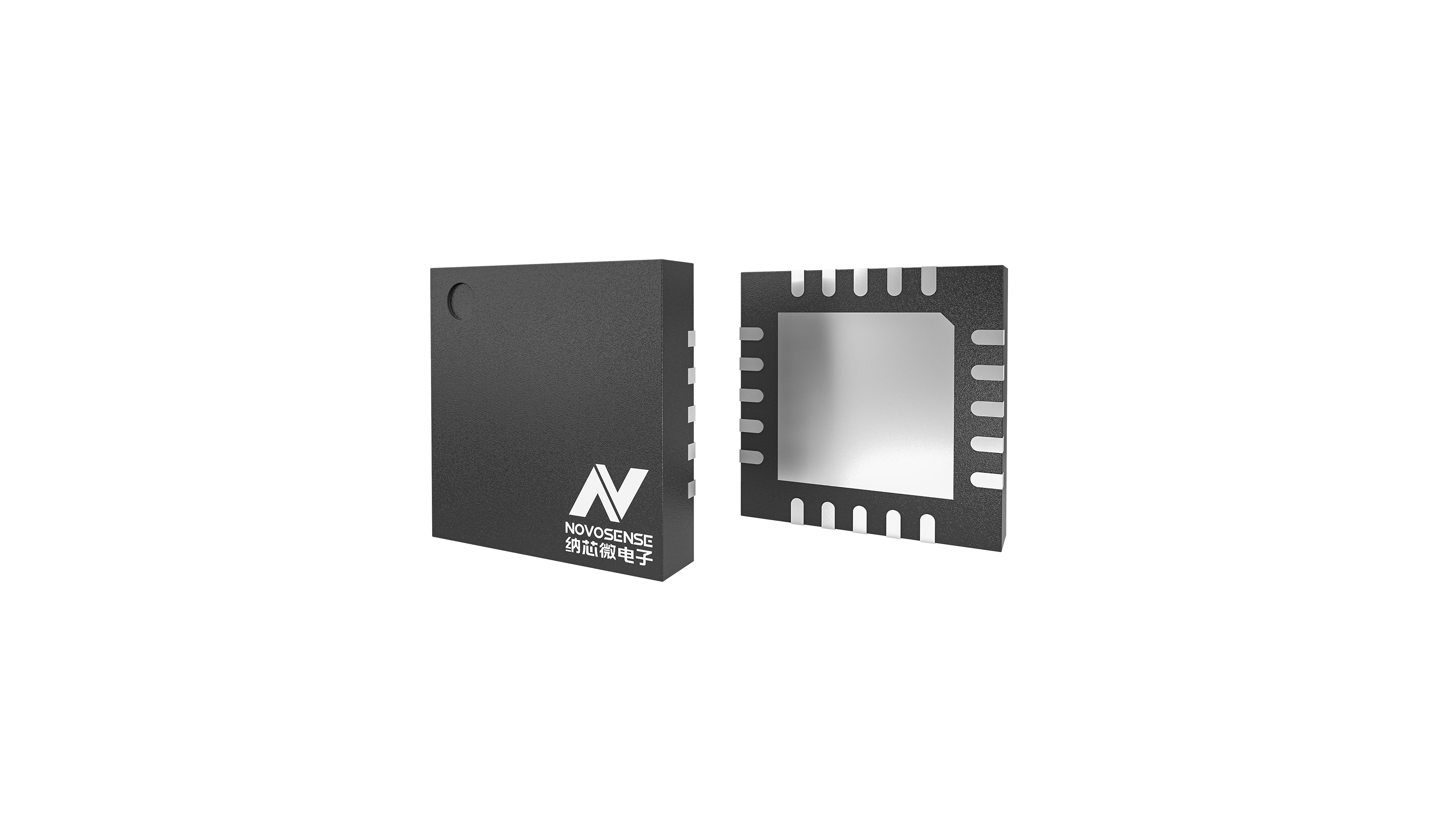

NCA9544 是通过 I2C 总线控制的4选1双向转换多路复用器。SCL/SDA 上游对扇出到四个下游对或通道之一。根据可编程控制寄存器的内容，每次只能选择一个 SCn/SDn 通道。提供四个中断输入（/INT3-/INT0），每个下游线对一个。一个中断 (/INT) 输出作为四个中断输入的 AND。开机复位功能可将寄存器恢复到默认状态，并初始化 I2C 状态机，取消所有通道的选择。多路复用器的通过门结构使 VCC 端子可用于限制 NCA9544 通过的最大高电压。这样就可以在每对总线上使用不同的总线电压，从而使 1.8V、2.5V 或 3.3V 元件可以与 5V 元件通信，而无需任何额外保护。外部上拉电阻器可将总线拉高到每个通道所需的电压水平。所有 I/O 端子都具有 5.5V 容差。
