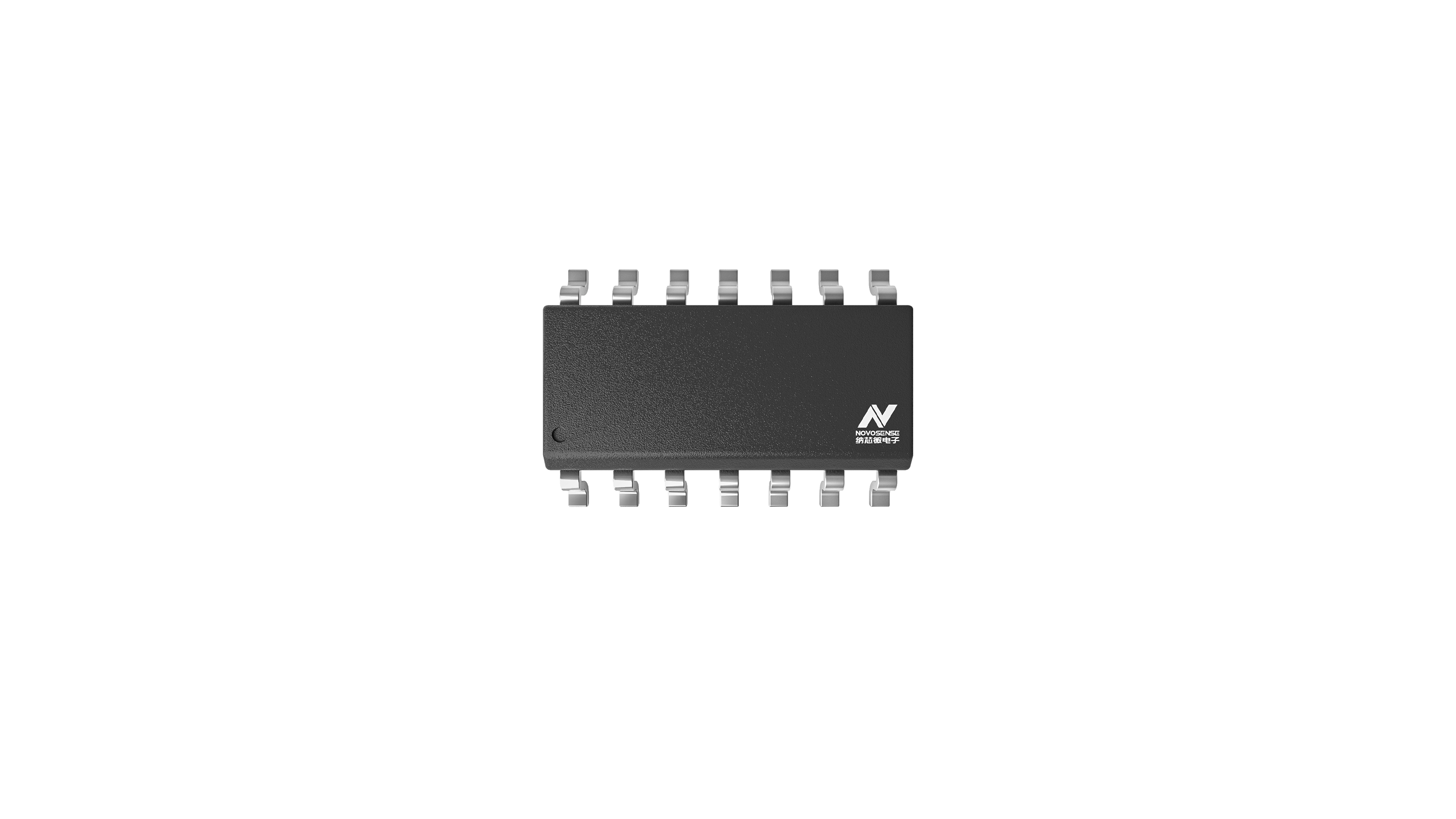

简介
全双工RS485收发器。NCA3491是一款全双工RS485收发器。此器件具有1/8单位负载的接收器输入阻抗，可支持多达256个总线节点，数据速率可达12Mbps。NCA3491的总线侧的总线引脚对地拥有±10kV的系统级ESD的保护。此产品具有故障安全功能电路，当接收器输入断开或短路时，确保接收器输出逻辑高。
主要参数
| MSL |
MSL3 |
| Package |
SOP14 |
| Rating |
Industrial |
| Supply Voltage (V) |
3~5.5 |
| Duplex |
Full-Duplex |
| Common Mode Voltage Range (V) |
-7~12 |
| Bus Pins ESD (kV) |
HBM: 8kV |
| Max Data Rate (Mbps) |
12 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 电源电压：3.0V至5.5V
- 较高的系统级EMC性能：总线引脚符合IEC61000-4-2 ±10kV ESD
- 故障安全保护接收器
- 支持256个收发器
- 工作温度：-40℃~105℃
- 符合RoHS的封装：SOP8
应用场景
NCA3491是一款全双工RS485收发器。此器件具有1/8单位负载的接收器输入阻抗，可支持多达256个总线节点，数据速率可达12Mbps。NCA3491的总线侧的总线引脚对地拥有±10kV的系统级ESD的保护。此产品具有故障安全功能电路，当接收器输入断开或短路时，确保接收器输出逻辑高。
