简介
半双工RS485收发器。NCA3176是一款半双工RS-485收发器，电源电压范围为3.0至5.5V。该器件满足TIA-485-A规范和工业应用要求。这些器件具有1/8单位负载的接收器输入阻抗，允许总线上最多连接256个收发器。该器件的数据速率高达20Mbps。这些器件具有摆率限制功能，可在传输线端接不当的情况下减少EMI和反射。总线引脚具有±8kV系统级ESD至GND保护。这些器件具有故障保护电路，可在接收器输入开路或短路时确保接收器输出逻辑高电平。
主要参数
| MSL |
MSL3 |
| Package |
SOP8 |
| Rating |
Industrial |
| Supply Voltage (V) |
3~5.5 |
| Duplex |
Half-Duplex |
| Common Mode Voltage Range (V) |
-7~12 |
| Bus Pins ESD (kV) |
HBM: 20kV |
| Max Data Rate (Mbps) |
20 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 电源电压：3.0V 至 5.5V
- 独立驱动器和接收器使能
- 高系统级 EMC 性能：
- 总线引脚符合 IEC61000-4-2 ±8kV ESD
- 总线引脚符合 ±20kV HBM 保护
- 故障安全保护接收器
- 总线上最多 256 个收发器
- 工作温度：-40℃~125℃
- 符合 RoHS 标准的封装：SOP8、MSOP8
- 超过 TIA-485-A 规范
- 信号速率高达 20 Mbps
应用场景
- 工业自动化系统
- RS485 通信
- 电子计量网络
- 运动控制器
NCA3176是一款半双工RS-485收发器，电源电压范围为3.0至5.5V。该器件满足TIA-485-A规范和工业应用要求。这些器件具有1/8单位负载的接收器输入阻抗，允许总线上最多连接256个收发器。该器件的数据速率高达20Mbps。这些器件具有摆率限制功能，可在传输线端接不当的情况下减少EMI和反射。总线引脚具有±8kV系统级ESD至GND保护。这些器件具有故障保护电路，可在接收器输入开路或短路时确保接收器输出逻辑高电平。

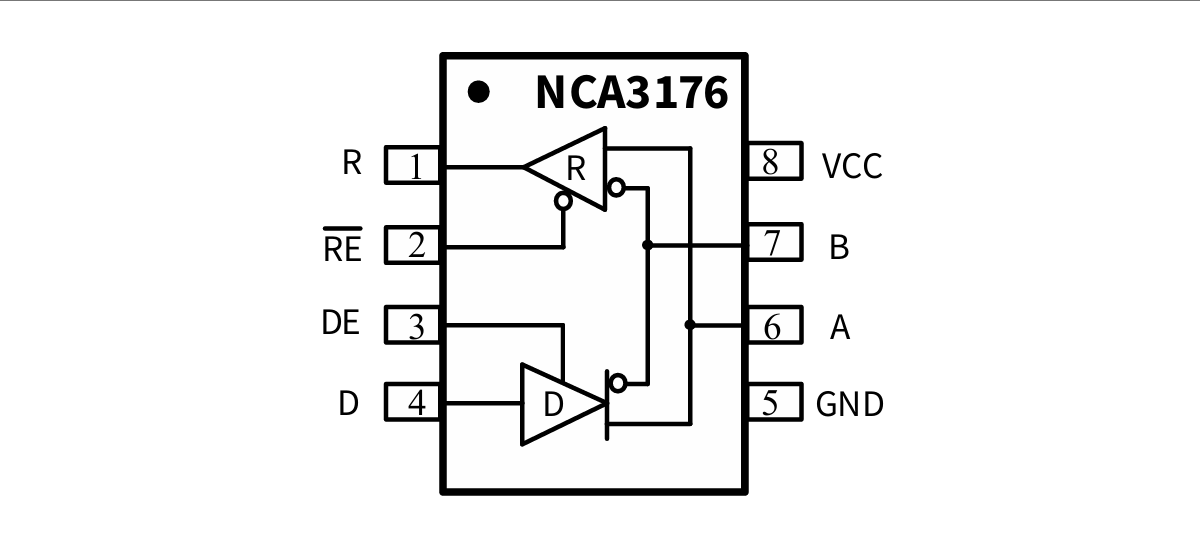

原理图 / 引脚
