简介

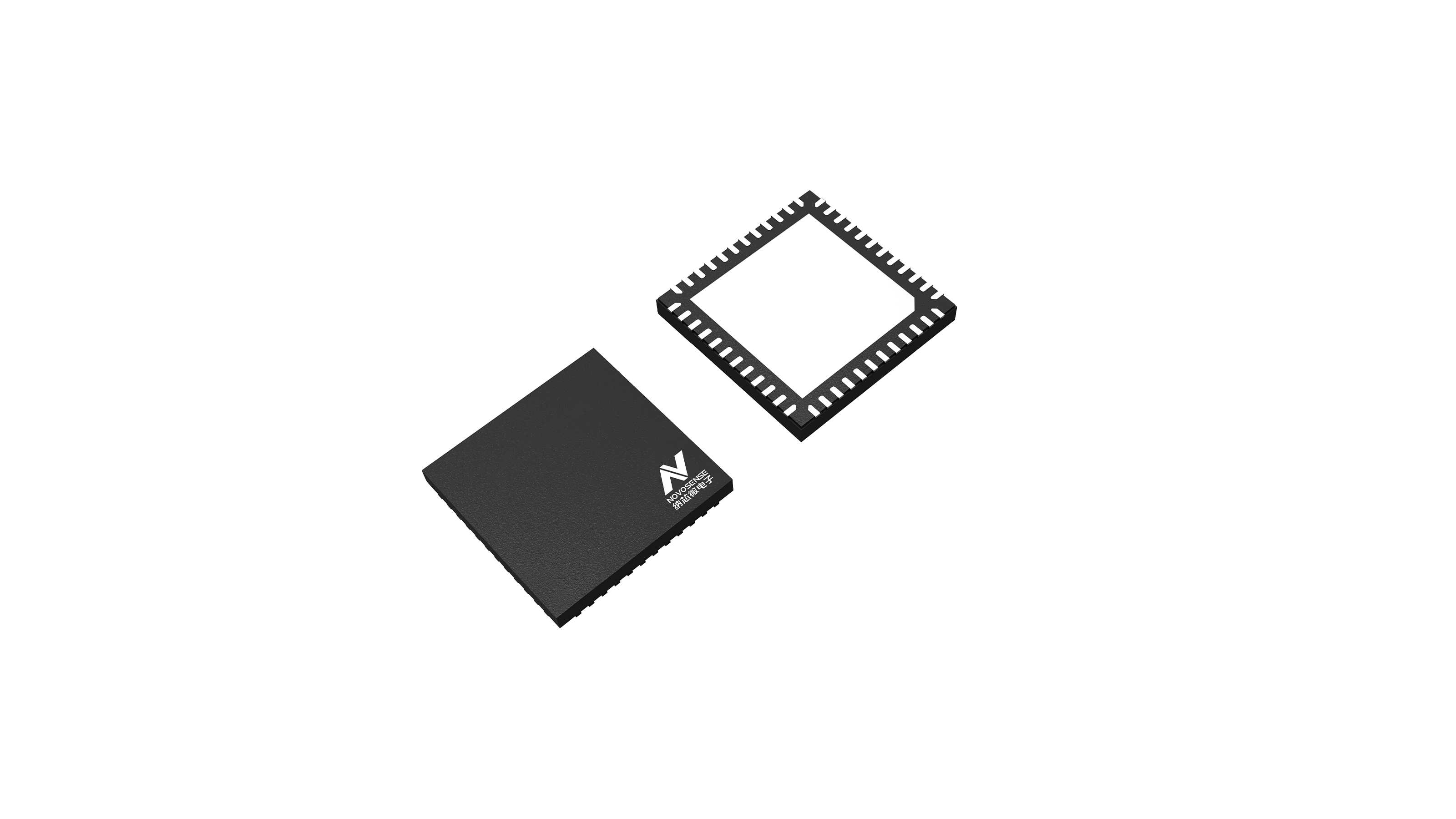

磁性编码芯片。MT6728 是针对外部输入正、余弦信号的插补细分芯片。MT6728 接收外部输入的差分正、余弦模拟输入，对输入信号进行补偿解码之后，可输出最高分辨率为16,384 脉冲/ 周期或者是65,536 步/ 周期的AB 增量信号（Z 信号也可由外部输入获得）；同时MT6728 也提供了增量UVW 输出，分辨率支持1~63 对极/ 周期。MT6728 提供了3 线SPI 接口，供上位机或者MCU 来读取芯片内部的21 位角度、位置数值。同时单线输出的PWM 也可提供分辨率为12 位的角度数据。MT6728 的核心优势在于提供了用户端简洁自校准模式。用户无需和MT6728 芯片进行数据交互、无需参考源、只需朝某个固定方向运动若干周期，就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差。
主要参数
| MSL |
MSL3 |
| Package |
QFN48 |
| Rating |
Industrial |
| Type |
Encoder
Decoding Chip |
| Operating Voltage (V) |
3.3~5.0 |
| Operating Temperature (℃) |
-40~125 |
| Power Consumption |
20mA |
| ABZ Incremental Output |
1~16384 Pulse/
cycle |
| PWM Output |
12bit/cycle |
| UVW Incremental Output |
1~63Polarity/Cycle |
| Resolution |
21 bit |
产品说明与原始资料
产品特性
- 工作电压(V)：3.3~5.0
- 工作温度 (℃ )：-40~125
- 功耗：20mA
- ABZ 增量输出：1~16384 脉冲/ 周期
- PWM 输出：12bit/ 周期
- UVW 增量输出：1~63 对极/ 周期
- 分辨率：21 位
- ESD：>4000V
- 封装：QFN7x7
应用场景
- 正余弦信号细分芯片
- 旋转或者直线位移编码器
- 主轴编码器
- 替换光栅尺应用
MT6728 是针对外部输入正、余弦信号的插补细分芯片。MT6728 接收外部输入的差分正、余弦模拟输入，对输入信号进行补偿解码之后，可输出最高分辨率为16,384 脉冲/ 周期或者是65,536 步/ 周期的AB 增量信号（Z 信号也可由外部输入获得）；同时MT6728 也提供了增量UVW 输出，分辨率支持1~63 对极/ 周期。MT6728 提供了3 线SPI 接口，供上位机或者MCU 来读取芯片内部的21 位角度、位置数值。同时单线输出的PWM 也可提供分辨率为12 位的角度数据。MT6728 的核心优势在于提供了用户端简洁自校准模式。用户无需和MT6728 芯片进行数据交互、无需参考源、只需朝某个固定方向运动若干周期，就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差。
