产品特性
- 工作电压(V)：3.8~30
- 工作电流：80μA
- 工作温度 (℃)：-40~105
- 采样频率 (Hz)：20K

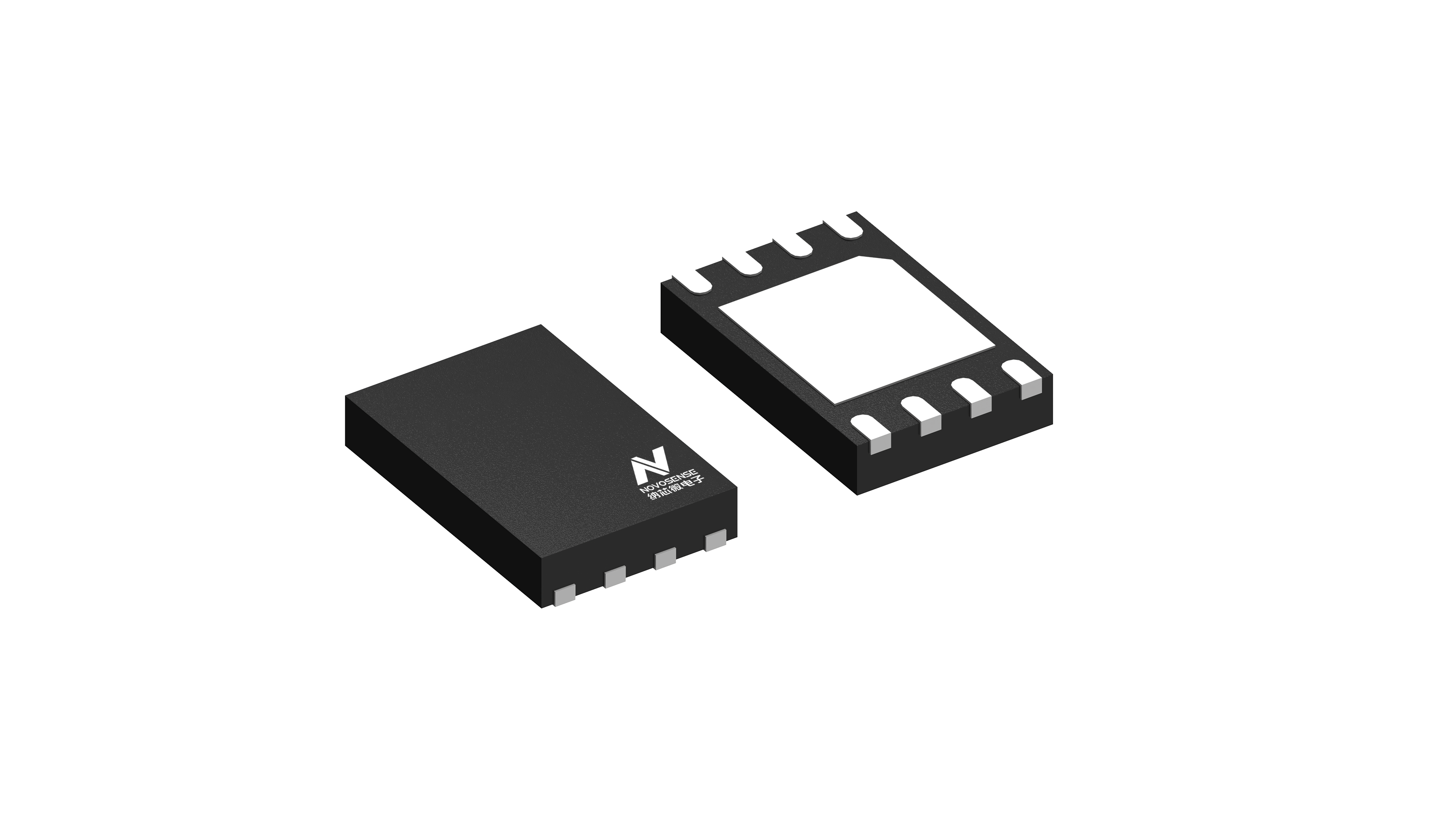

- 封装：DFN2x3
应用场景
- 线圈位置传感器
- 光电位置传感器
MT5201支持所有类型的位置检测传感器的2线和3线应用。MT5201是一种能够处理各种位置传感器信号的IC。它集成了LDO、信号处理模块、驱动器和保护模块。MT5201DT-NPN和MT5201DT-PNP在内部固定输出模式。MT5201提供DFN2*3-8L封装（MSL1），符合RoHS标准。
简介
位置传感器专用芯片。MT5201支持所有类型的位置检测传感器的2线和3线应用。MT5201是一种能够处理各种位置传感器信号的IC。它集成了LDO、信号处理模块、驱动器和保护模块。MT5201DT-NPN和MT5201DT-PNP在内部固定输出模式。MT5201提供DFN2*3-8L封装（MSL1），符合RoHS标准。
主要参数
| MSL | MSL3 |
|---|---|
| Package | DFN 2*3 8L |
| Rating | Industrial |
| Type | Driver Chip |
| Operating Voltage (V) | 3.8-30 |
| Operating Temperature (℃) | -40~105 |
| Power Consumption | 80uA |
| ABZ Incremental Output | N/A |
| PWM Output | N/A |
| UVW Incremental Output | N/A |
| Resolution | N/A |
