简介
用于隔离式RS485的高可靠性增强型数字隔离器。SP301x器件是用于隔离式RS485的高可靠性三通道数字隔离器。SP301x器件通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。驱动器和接收器通道的数据速率高达8Mbps，共模瞬态抗扰度（CMTI）高达200kV/μs。SP301x器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。SP301x器件的宽电源电压支持直接连接大多数数字接口，易于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。
主要参数
| MSL |
MSL3 |
| Package |
SSOW10 |
| Rating |
Industrial |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
3 |
| Forward / Reverse Channels |
2/1 |
| Default Output State |
DE=High; D,R=High |
| Max Data Rate (Mbps) |
8 |
| CMTI (kV/μs) |
200 |
| Isolation Rating |
Reinforced |
| Isolation Voltage (kV) |
5 |
| Surge Test Voltage (kV) |
10 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高 5000Vrms 绝缘电压
- 驱动器和接收器通道的数据速率：DC 至 8Mbps
- 电源电压：2.5V 至 5.5V
- 高共模瞬变抗扰度（CMTI）：200kV/μs
- 芯片级静电放电（ESD）：人体放电模式（HBM）：±8kV
- 强大的电磁兼容性（EMC）:
- 系统级静电放电（ESD）、电快速瞬变（EFT）和浪涌抗扰度
- 低辐射
- 隔离浪涌电压：>10kV
- RS485 应用的默认输出状态
- 低静态功耗：1.13mA@3.3V
- 低传播延迟：<110ns
- 工作温度：-40°C ~125°C

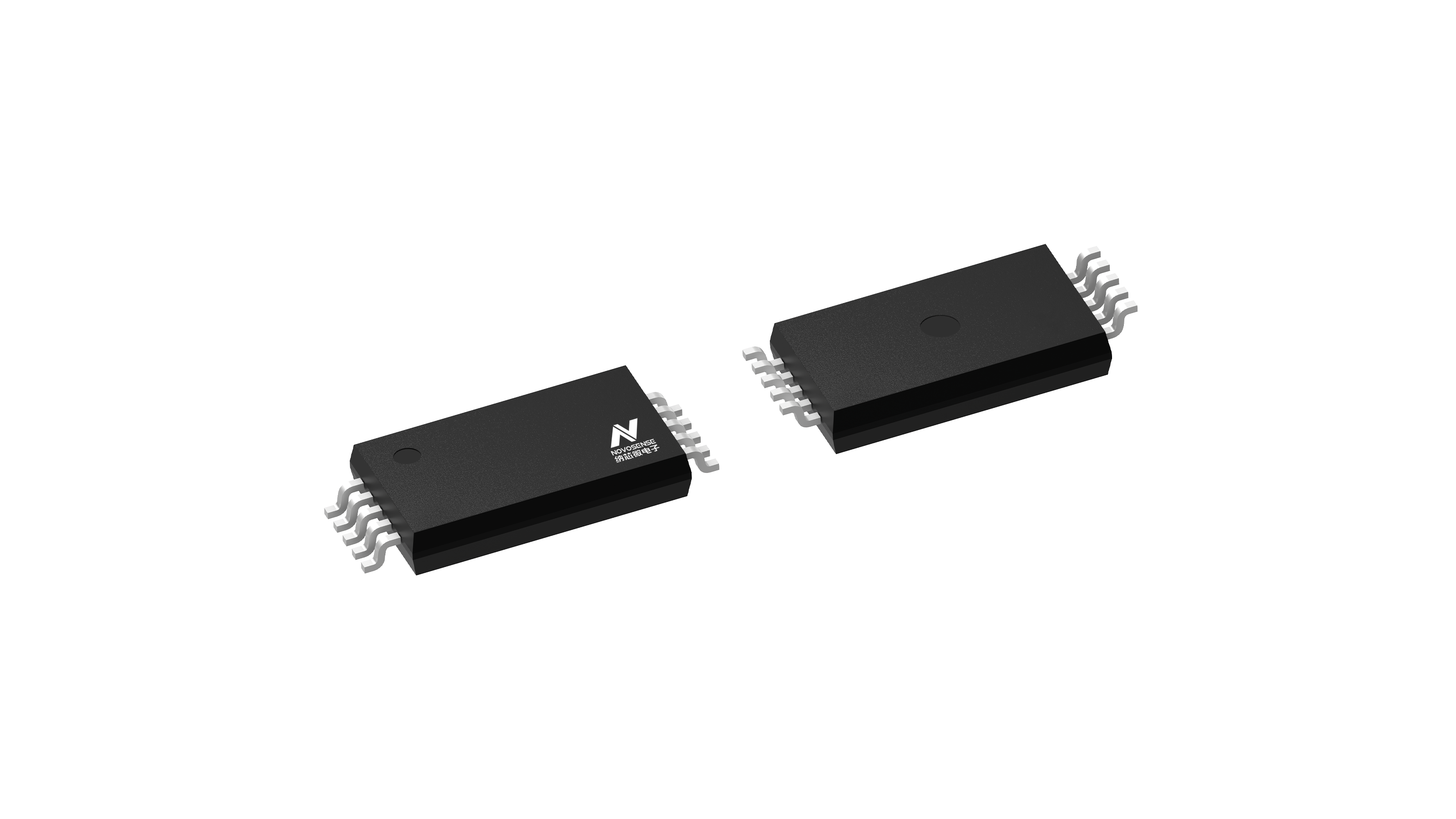

- 符合 RoHS 标准的封装：SSOP10（300mil）
应用场景
SP301x器件是用于隔离式RS485的高可靠性三通道数字隔离器。SP301x器件通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。驱动器和接收器通道的数据速率高达8Mbps，共模瞬态抗扰度（CMTI）高达200kV/μs。SP301x器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。SP301x器件的宽电源电压支持直接连接大多数数字接口，易于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。

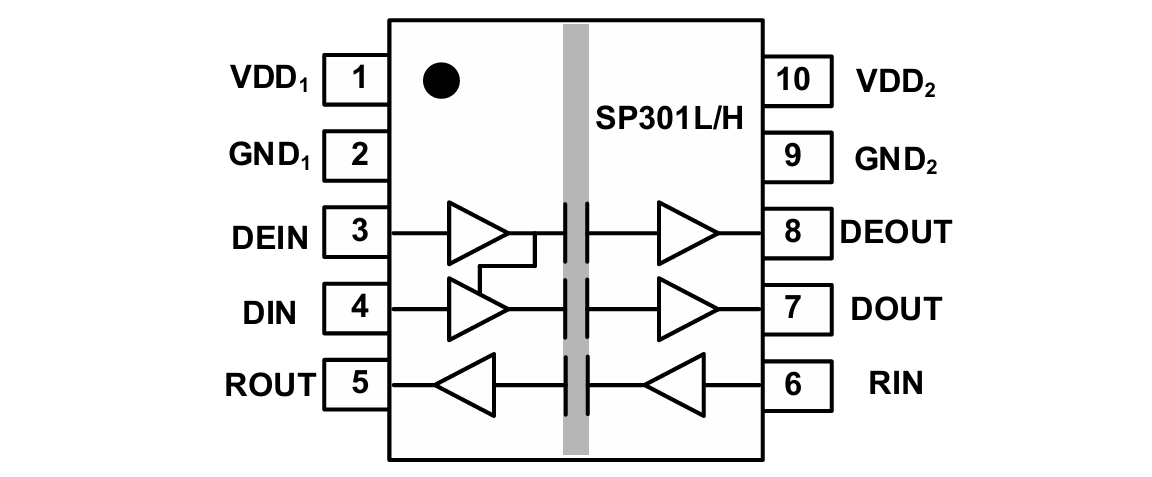

原理图 / 引脚
