简介
汽车级 40V 500mA/300mA 看门狗LDO。在汽车微控制器应用中，看门狗用于监控微控制器的工作状态，以避免软件失控。

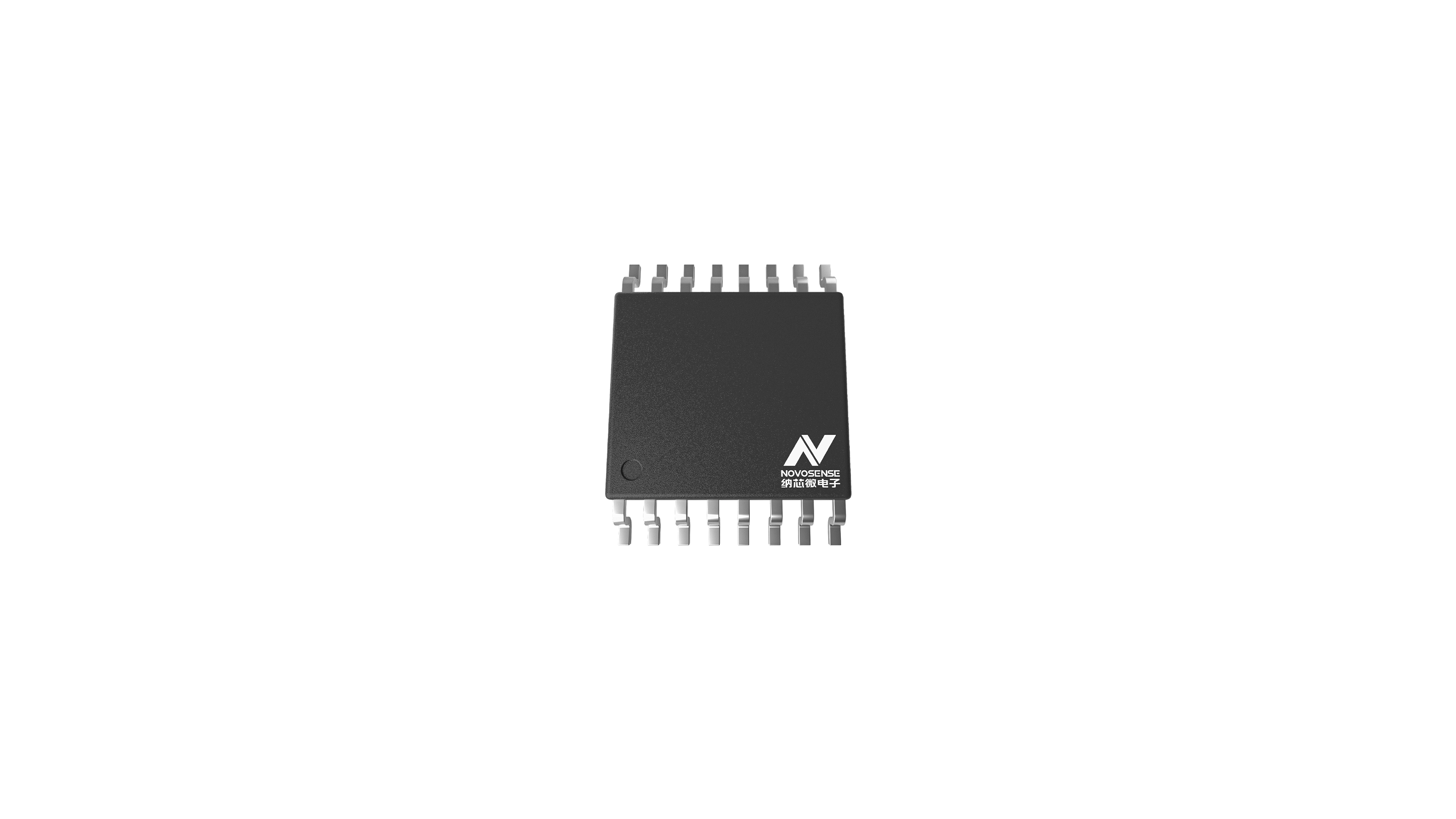

NSR37xxx-Q1 是看门狗 LDO 系列，设计用于高达 40V 的工作电压，轻负载下的典型静态电流仅为 15 μA。而且它具有低压差，在 300 mA 输出时仅为 230 mV。该系列有两种封装尺寸，对应两种输出电流版本：300mA 和 500mA。
该器件集成了可编程功能，可用于选择窗口或标准看门狗，看门狗时间可通过外部电阻器设置在10ms至500ms之间。NSR37xxx-Q1 还有一个 PG 引脚，用于指示输出电压何时稳定。PG延迟时间和触发阈值可由外部元件调节。该器件还具有集成短路和过流保护功能。
NSR37xxx-Q1的工作环境温度范围为 -40°C 至 +125°C，提供HTSSOP16, HTSSOP28封装，满足不同设计需求。
主要参数
| MSL |
MSL3 |
| Package |
HTSSOP16 |
| Rating |
Automotive |
| Ambient Temperature |
-40℃~125℃ |
| Number of Channels |
1CH |
| Minimum Input Voltage |
4V |
| Maximum Input Voltage |
40V |
| Output Current |
300mA |
| Output Voltage |
Fixed output: 5V |
| Iq typ. |
15µA |
| Features |
Enable/Power normal state indication PG/Current limiting protection/Over-temperature protection/Integrated watchdog |
| Application |
Automotive MCU Power Supply，
Body Control Modules (BCM)，
Electronic Gear Shifter，
Transmission Control Unit (TCU) |
产品说明与原始资料
产品特性
- 满足 AEC-Q100 车规要求
- 工作环境温度：-40℃ ~ 125℃
- 工作电压范围：4V-40V，支持瞬态电压高达45V
- 输出电流范围：
- NSR370xx：300mA
- NSR371xx：500mA
- 超低静态功耗(Iq):
- 0.7 μA (Typ) 当 EN = Low (关断模式)
- 15 μA (Typ) 轻载模式下 (看门狗已禁用)
- 超低压差：230 mV at 300 mA
- 集成、可调窗口看门狗定时器，带独立标志
- 可选窗口或标准看门狗，具有可调周期：10 ms 至 500 ms
- 可编程阈值和复位脉冲延迟
- 集成故障保护：
- 热关断
- 短路保护
应用场景
- 汽车MCU电源
- 车身控制模块（BCM）
- 电子换挡杆
- 变速器控制单元（TCU）
在汽车微控制器应用中，看门狗用于监控微控制器的工作状态，以避免软件失控。
NSR37xxx-Q1 是看门狗 LDO 系列，设计用于高达 40V 的工作电压，轻负载下的典型静态电流仅为 15 μA。而且它具有低压差，在 300 mA 输出时仅为 230 mV。该系列有两种封装尺寸，对应两种输出电流版本：300mA 和 500mA。
该器件集成了可编程功能，可用于选择窗口或标准看门狗，看门狗时间可通过外部电阻器设置在10ms至500ms之间。NSR37xxx-Q1 还有一个 PG 引脚，用于指示输出电压何时稳定。PG延迟时间和触发阈值可由外部元件调节。该器件还具有集成短路和过流保护功能。
NSR37xxx-Q1的工作环境温度范围为 -40°C 至 +125°C，提供HTSSOP16, HTSSOP28封装，满足不同设计需求。
原理图 / 引脚
