简介
汽车级 5.5V 500mA/1A 高PSRR 低噪声 LDO。NSR30x0x-Q1 系列是低压线性稳压器，支持 2.5V 至 5.5V 的输入电压范围，可调输出电压范围是 Vref至5V，提供 500mA / 1A 的最大输出电流。该系列器件具有 60nA 的超低关断电流，并具备低噪声、优异的电源抑制比（PSRR）与可选降噪功能。
在满载条件下，NSR30x01-Q1 的压差仅为 180mV，NSR30x02-Q1 的压差仅为 85mV，具有出色的瞬态响应和线路调节能力，并内置短路保护和热关断保护功能。
NSR30x0x-Q1系列的工作环境温度范围为–40°C 至 125°C，并提供 DFN-8 和 DFN-6 封装选项，以满足多样化的应用需求。
主要参数
| MSL |
MSL1 |

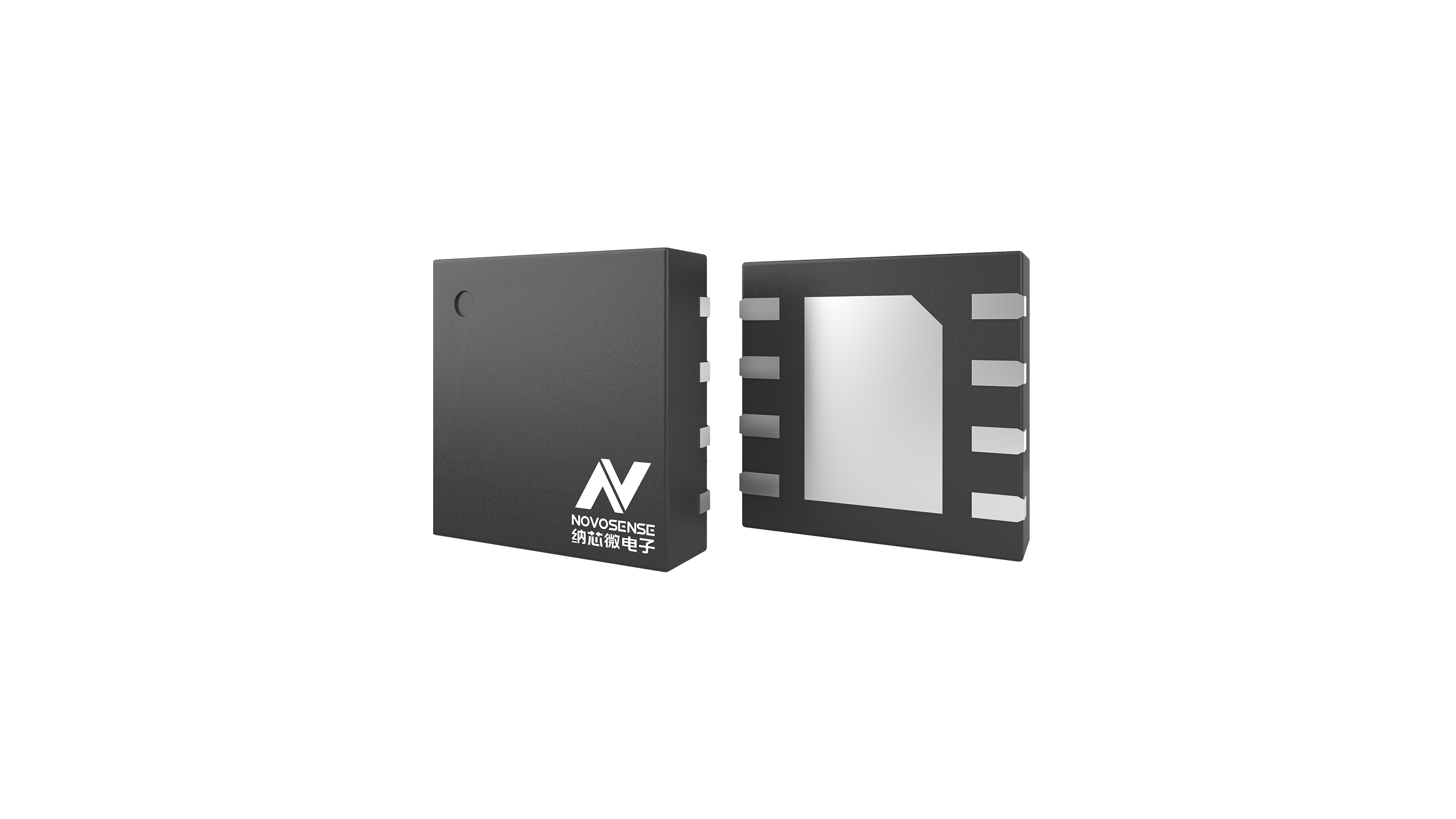

| Package |
DFN8 |
| Rating |
Automotive |
| Ambient Temperature |
-40℃~125℃ |
| Number of Channels |
1CH |
| Minimum Input Voltage |
2.5V |
| Maximum Input Voltage |
5.5V |
| Output Current |
0.5A |
| Output Voltage |
Adjustable output |
| Iq typ. |
111µA |
| Features |
Short circuit protection，
Overheat protection，
Current Limit Foldback，
With PG，
Soft start |
| Application |
Advanced Driving Assistance System ，
Automotive Infotainment，
Telematics control units，
High-Speed I/F，
Automotive Cluster Display |
产品说明与原始资料
产品特性
- 满足 AEC-Q100 车规要求
- 工作环境温度：-40℃ ~ 125℃
- 输入电压范围：2.5V-5.5V
- 输出电压范围：Vref ~5V
- 输出电流能力：
- NSR30xx1-Q1: 1A
- NSR30xx2-Q1: 0.5A
- 超低关断功耗ISD：80nA（typ）关断电流
- 超低压差：
- NSR30xx1-Q1: 180mV 低压差@1A 电流
- NSR30xx2-Q1: 85mV 低压差@500mA 电流
- 低噪声：7.6µVRMS 典型值(10Hz 至 100kHz，CNR=470nF)
- 可选噪声抑制引脚，增强噪声抑制
- 折返限流功能
- 集成内部短路保护，热关断保护
应用场景
- 汽车自动驾驶
- 车载信息娱乐系统
- 远程信息处理控制单元
- 高速接口供电应用
- 汽车仪表盘显示器
NSR30x0x-Q1 系列是低压线性稳压器，支持 2.5V 至 5.5V 的输入电压范围，可调输出电压范围是 Vref至5V，提供 500mA / 1A 的最大输出电流。该系列器件具有 60nA 的超低关断电流，并具备低噪声、优异的电源抑制比（PSRR）与可选降噪功能。
在满载条件下，NSR30x01-Q1 的压差仅为 180mV，NSR30x02-Q1 的压差仅为 85mV，具有出色的瞬态响应和线路调节能力，并内置短路保护和热关断保护功能。
NSR30x0x-Q1系列的工作环境温度范围为–40°C 至 125°C，并提供 DFN-8 和 DFN-6 封装选项，以满足多样化的应用需求。
