简介
汽车级 44V 非同步PWM控制器 NSR2240x-Q1系列。NSR2240x-Q1 系列产品为可调输出的非同步控制器，适用于采用低端 N 沟道 MOSFET 的开关稳压器。该器件采用峰值电流模式控制，并集成斜坡补偿，适用于对低侧 MOSFET 有需求的拓扑结构，如升压 (Boost)、反激 (Flyback)、SEPIC 等。

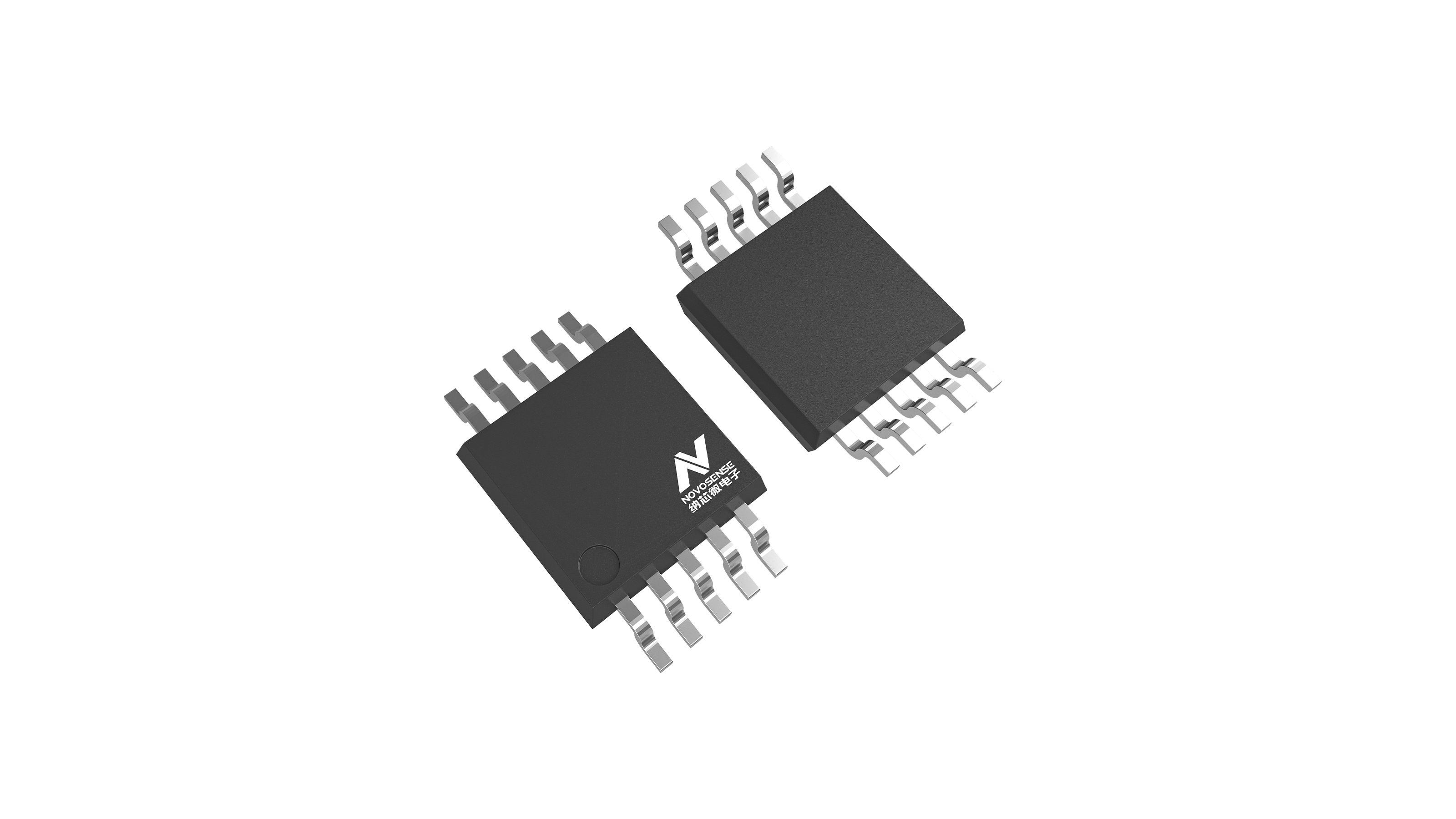

NSR2240x-Q1 系列产品内置软启动、欠压锁定、逐周期限流、短路保护和过热关断功能。同时通过集成扩频技术优化电磁兼容性能。提供MSOP8(NSR22401-Q1) 和 MSOP10 (NSR22402-Q1)封装选项。
主要参数
| MSL |
MSL1 |
| Package |
MSOP10 |
| Rating |
Automotive |
| Ambient Temperature |
-40~125℃ |
| Regulation |
SSR/PSR |
| Switching Frequency |
70kHz~1MHz |
| VCC Max. |
44V |
| VCC UVLO ON Typ. |
3.42V |
| VCC UVLO OFF Typ. |
3.25V |
| Soft-start |
15ms |
| Start-up Current Max. |
/ |
| Iq Typ. |
2.5mA |
| Max Duty |
85% |
| Spread Spectrum |
/ |
| Overload Protection |
Fsw reduced |
| Topology |
Boost, Flyback, SEPIC |
产品说明与原始资料
产品特性
- 符合 AEC-Q100 Grade 1 车规认证
- 宽输入电压范围：4V ~ 44V
- 内置推挽驱动，峰值驱动电流 1A
- 参考电压：
- 1.26V (NSR22401)
- 1.275V (NSR22402)
- 峰值电流模式控制，内置斜坡补偿
- 内置软启动，支持可调欠压锁定 (NSR22402)
- 集成保护功能：逐周期限流、短路保护、过压保护、过温保护
- 符合 RoHS 封装要求
应用场景
- 汽车 OBC (On-board Charger)
- 汽车 DC-DC 转换器
- 汽车牵引逆变器
- 汽车热管理(PTC, 空压机)
- 汽车启停应用
- 汽车 ADAS 驱动信息系统
- 音频功放升压电源
NSR2240x-Q1 系列产品为可调输出的非同步控制器，适用于采用低端 N 沟道 MOSFET 的开关稳压器。该器件采用峰值电流模式控制，并集成斜坡补偿，适用于对低侧 MOSFET 有需求的拓扑结构，如升压 (Boost)、反激 (Flyback)、SEPIC 等。
NSR2240x-Q1 系列产品内置软启动、欠压锁定、逐周期限流、短路保护和过热关断功能。同时通过集成扩频技术优化电磁兼容性能。提供MSOP8(NSR22401-Q1) 和 MSOP10 (NSR22402-Q1)封装选项。
原理图 / 引脚
