简介
用于旋变驱动的高电流输出汽车运算放大器。NSOPA2401Q/NSOPA2402Q 是单/ 双通道 CMOS 运算放大器，具备全摆幅输入和输出功能。通过限流和过温检测功能，在驱动容易出现故障的模拟信号时提高了系统的整体稳健性。该系列产品的输出电流典型值可达400mA 峰峰值，适合驱动低阻负载，包括感性负载如角度解析器、线缆输出和压电致动器。此外，它具有增强的射频噪声抗扰能力。
主要参数
| Package |

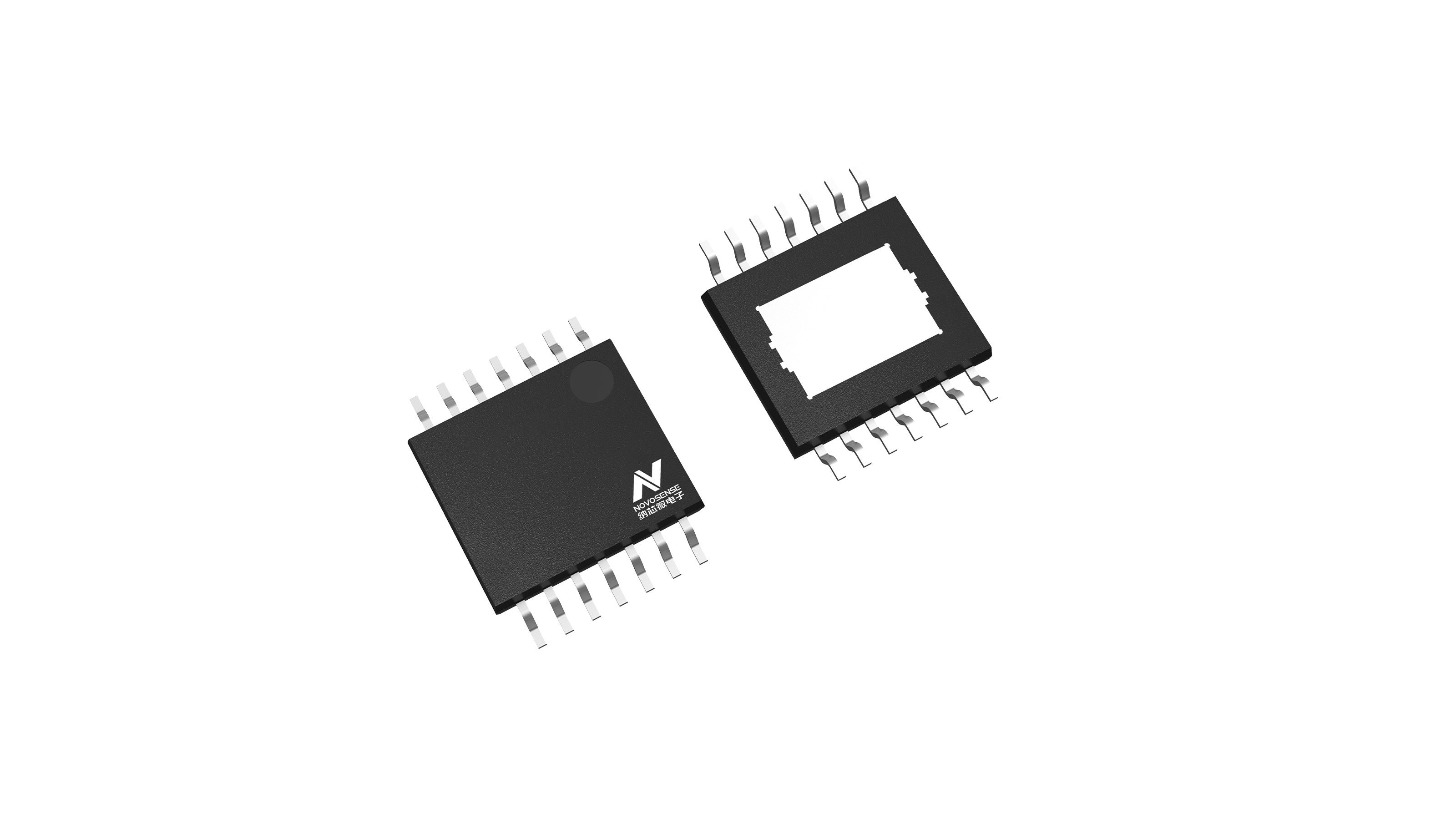

HTSSOP14 |
| Rating |
Automotive |
| Number of channal |
2.0 |
| Operating Temperature |
–40 °C to 125 °C |
| Operating Voltage(V) |
4.5~36 |
| Iq (typ at 25℃) (μA) |
5100.0 |
| Input common mode Voltage range |
Rail to Rail |
| Output voltage range |
Rail to Rail |
| Vos (max at 25°C) (mV) |
3.8 |
| dVos/dT (typ)(μV/C) |
7.0 |
| IB (typ at 25°C) (pA) |
500.0 |
| PSRR (typ at 25℃ ) (dB) |
113.0 |
| CMRR（typ at 25℃)(dB) |
125.0 |
| f=10kHz,en（nV/srHz） |
20.0 |
| GBP (MHz) |
7.5 |
| Slew rate （V/μs） |
5.5 |
| Isc(mA)(source) at 25℃ typ |
640.0 |
产品说明与原始资料
产品特性
- AEC-Q100 Grade 1认证：工作温度范围为 -40° C 至 125° C
- 低偏移电压：0.6 mV（典型值）
- 高输出电流驱动能力：400mA，持续输出
- 宽电源电压范围：4.5V 至 36V
- 过温关断保护
- 输出电流限制
- 过流报警（仅限 NSOPA2402Q）
- 低静态电流应用的关断引脚
- 9.5MHz 增益带宽，转换率为 7.5V/μs
- 内置射频/ 电磁干扰滤波器
- 封装：14 引脚 HTSSOP，5 引脚 TO252
应用场景
- 基于旋转变压器的汽车应用
- 逆变器与电机控制
- 电机驱动
- 线性电源助推器
- 伺服驱动功率级模块
NSOPA2401Q/NSOPA2402Q 是单/ 双通道 CMOS 运算放大器，具备全摆幅输入和输出功能。通过限流和过温检测功能，在驱动容易出现故障的模拟信号时提高了系统的整体稳健性。该系列产品的输出电流典型值可达400mA 峰峰值，适合驱动低阻负载，包括感性负载如角度解析器、线缆输出和压电致动器。此外，它具有增强的射频噪声抗扰能力。
