简介
具有集成隔离电源式DC-DC转换器的RS485收发器。NSIP83086是一款高可靠性全双工隔离式RS485收发器，集成了隔离式DC-DC电源。隔离式DC-DC电源可基于片上变压器，反馈PWM信号通过数字隔离器传输至原边。高度集成的解决方案可简化系统设计并提高可靠性。NSIP83086已通过UL1577安全认证，支持5kVrms绝缘电压。NSIP83086总线侧的总线引脚具有针对GND2的±8kV系统级ESD保护。该器件具有故障安全功能电路，可确保在接收器输入断开或短路时接收器输出高逻辑电平。它的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。
主要参数
| MSL |
MSL3 |
| Package |

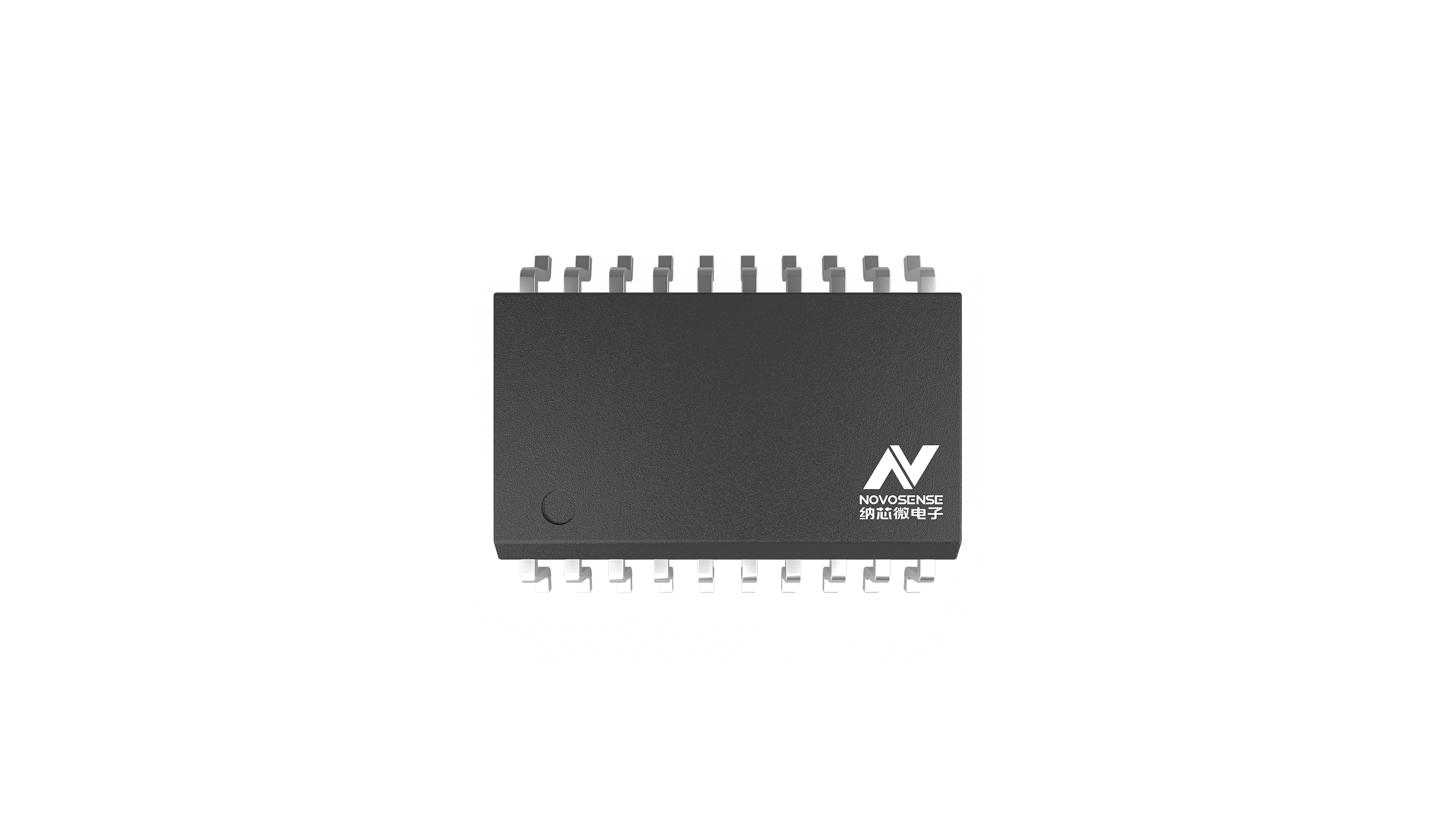

SOW20 |
| Rating |
Industrial |
| Duplex |
Full |
| Max Data Rate (Mbps) |
16 |
| Supply Voltage (V) |
4.5~5.5 |
| I/O Voltage (V) |
1.8~5.5 |
| CMTI (kV/μs) |
±150 |
| Isolation Rating |
Basic |
| Isolation Voltage (kV) |
5 |
| Surge Test Voltage (kV) |
7 |
| Temperature Range (°C) |
-40~105 |
产品说明与原始资料
产品特性
- 绝缘电压高达5000Vrms
- 具有集成隔离式DC-DC电源
- I/O电压范围支持1.8V~5V MCU
- 电源电压：
- VDD：4.5V至5.5V
- VDDL：1.8V至5.5V
- 过电流和过热保护
- 高CMTI：150kV/μs
- 数据速率：16Mbps
- 支持256个收发器
- 较高的系统级EMC性能：总线引脚符合IEC61000-4-2: ±8kV ESD
- 工作温度：-40℃~105℃
- 符合RoHS的封装：SOW20
应用场景
- 工业自动化系统
- 隔离RS485通信系统
- 智能电表和水表
- 安防和监控系统
NSIP83086是一款高可靠性全双工隔离式RS485收发器，集成了隔离式DC-DC电源。隔离式DC-DC电源可基于片上变压器，反馈PWM信号通过数字隔离器传输至原边。高度集成的解决方案可简化系统设计并提高可靠性。NSIP83086已通过UL1577安全认证，支持5kVrms绝缘电压。NSIP83086总线侧的总线引脚具有针对GND2的±8kV系统级ESD保护。该器件具有故障安全功能电路，可确保在接收器输入断开或短路时接收器输出高逻辑电平。它的接收器输入阻抗为1/8单位负载，允许总线上最多连接256个收发器。

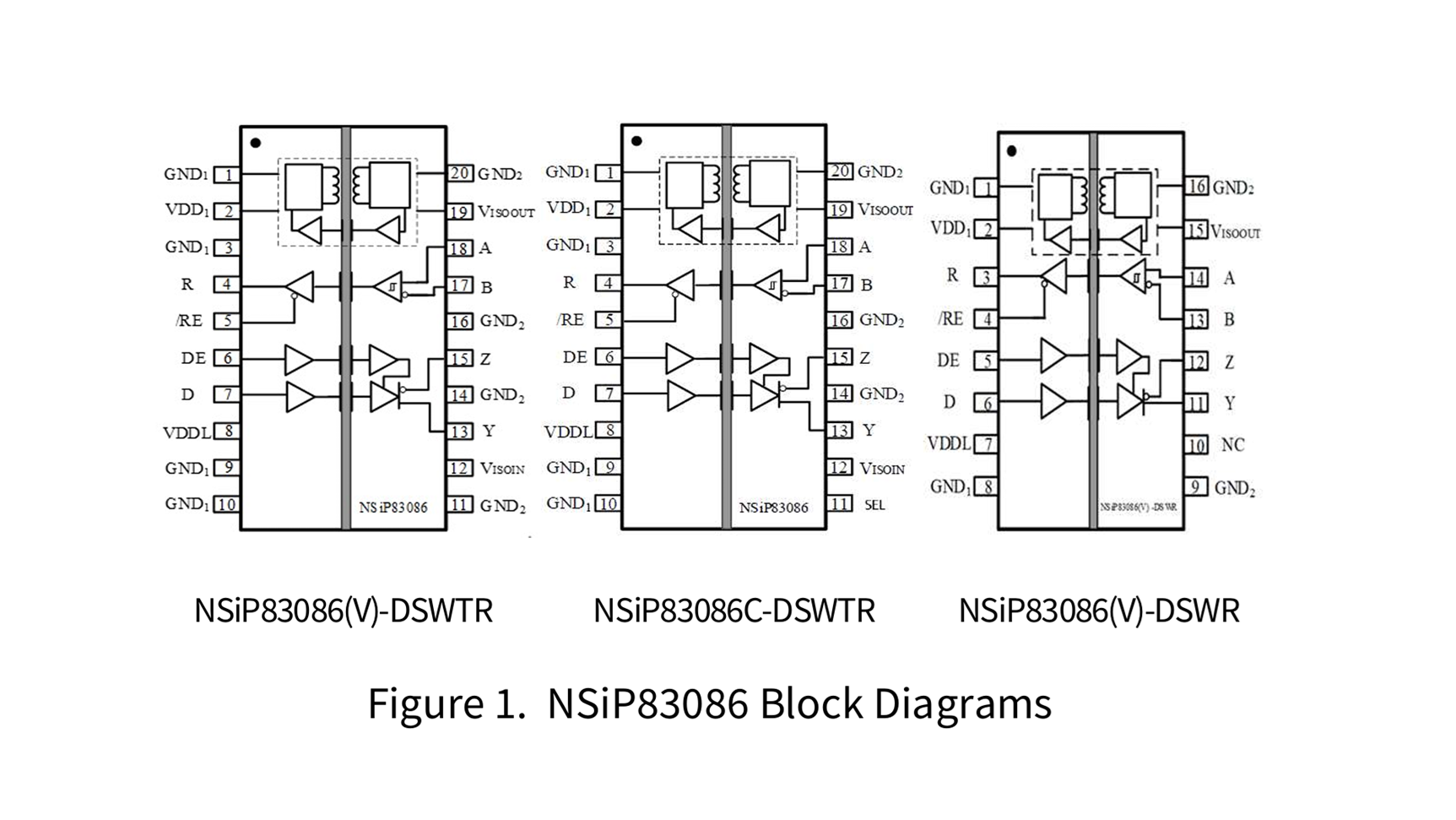

原理图 / 引脚
