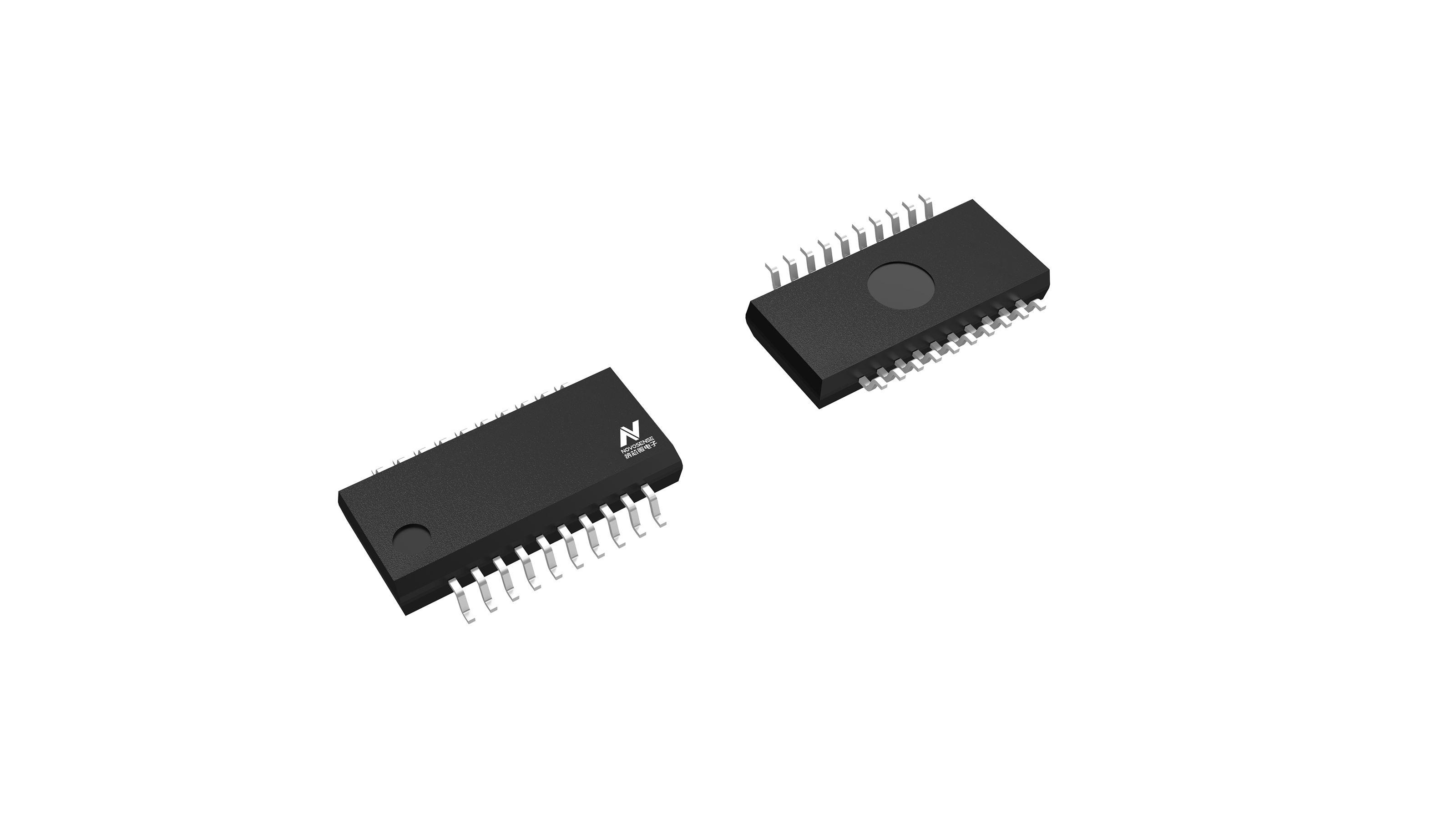

简介
多通道隔离式数字输入。NSl8608是高度集成的隔离式数字输入，具有 IEC 61131-2 1 类和 3 类特性。这些设备可接收 24V 至 60V 数字输入信号，并提供隔离数字输出。无需现场供电。集成整流桥，支持源极输入和漏极输入。该器件集成了限流功能，可有效降低解决方案的整体温度。电压转换阈值符合 Type 1 和 Type 3 标准，并可通过外部电阻器进一步提高。
主要参数
| MSL |
MSL2 |
| Package |
SSOP20 |
| Rating |
Industrial |
| Isolation Rating |
Basic |
| Number of Channels |
8 |
| Forward / Reverse Channels |
8/0 |
| Data Rate (max) (Mbps) |
2 |
| Working Isolation Voltage (VIOWM) (Vrms) |
400 |
| Surge Isolation Voltage (VIOSM) (VPK) |
7000 |
| Transient Isolation Voltage (VIOTM) (VPK) |
5000 |
| Withstand Isolation Voltage (VISO) (Vrms) |
3000 |
| CMTI (kV/µs) |
75 (typ, 50 min) |
| Temperature Range (°C) |
-40~125 |
| Supply Voltage (max) (V) |
VDD=5, VAx=±60 |
| Supply Voltage (min) (V) |
VDD=2.5, VAx=±8 |
产品说明与原始资料
产品特性
- 最高3kVrms绝缘电压
- 传输速率：直流至2Mbps
- 支持吸电流的双向数字输入
- 高输入电压范围：±60V
- 符合IEC61131-2第1类和第3类标准
- 低功耗精确限流
- 电源电压：2.5V至5.5V
- 高共模瞬态抗扰度（CMTI）：25kV/μs（最小值）
- 芯片级静电放电（ESD）：人体模型（HBM）：±4kV
- 高系统级电磁兼容性（EMC）性能：增强的系统级静电放电、电快速瞬变脉冲群和浪涌抗扰度
- 工作温度：-40℃~125℃
- 符合RoHS标准的封装：SSOP20
应用场景
NSl8608是高度集成的隔离式数字输入，具有 IEC 61131-2 1 类和 3 类特性。这些设备可接收 24V 至 60V 数字输入信号，并提供隔离数字输出。无需现场供电。集成整流桥，支持源极输入和漏极输入。该器件集成了限流功能，可有效降低解决方案的整体温度。电压转换阈值符合 Type 1 和 Type 3 标准，并可通过外部电阻器进一步提高。
