简介
适用于IPM的高可靠性增强型六通道数字隔离器。NSI8366是一款高可靠性六通道数字隔离器。NSI8366器件通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下具备高电磁抗扰度与低发射特性。NSI8366的数据速率最高可达30Mbps，共模瞬态抗扰度（CMTI）最高可达200kV/μs。当输入电源丢失时，NSI8366的默认输出为低电平，以防止上电阶段发生IPM开关动作。NSI8366的宽电源电压可支持与大多数数字接口直接连接。高系统级EMC性能提升了使用的可靠性与稳定性。NSI8366具备相邻通道互锁功能，可提供直通保护，消除IPM内部IGBT的短路风险，增强系统鲁棒性。
主要参数
| MSL |
MSL3 |
| Package |
SOW16 |
| Rating |
Industrial |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
6 |
| Forward / Reverse Channels |
6/0 |
| Default Output State |
Low |
| Max Data Rate (Mbps) |
30 |
| CMTI (kV/μs) |
200 (Typ) |
| Isolation Rating |
Reinforced |
| Isolation Voltage (kV) |
5 |
| Surge Test Voltage (kV) |
10 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- 数据速率：直流至30Mbps
- 电源电压：2.5V至5.5V
- 高共模瞬变抗扰度：200kV/μs
- 芯片级ESD：HBM：±8kV
- 互锁功能
- 优异的电磁兼容性（EMC）
- 系统级ESD、EFT及浪涌抗扰度
- 低辐射
- 默认输出低电平选项
- 低功耗：1.5mA/通道（1 Mbps）
- 低传输延迟：<50ns
- 工作温度：-40℃~125℃
- 符合RoHS标准的封装：SOP16(300mil)
应用场景
- 工业自动化系统
- 独立SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
NSI8366是一款高可靠性六通道数字隔离器。NSI8366器件通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下具备高电磁抗扰度与低发射特性。NSI8366的数据速率最高可达30Mbps，共模瞬态抗扰度（CMTI）最高可达200kV/μs。当输入电源丢失时，NSI8366的默认输出为低电平，以防止上电阶段发生IPM开关动作。NSI8366的宽电源电压可支持与大多数数字接口直接连接。高系统级EMC性能提升了使用的可靠性与稳定性。NSI8366具备相邻通道互锁功能，可提供直通保护，消除IPM内部IGBT的短路风险，增强系统鲁棒性。

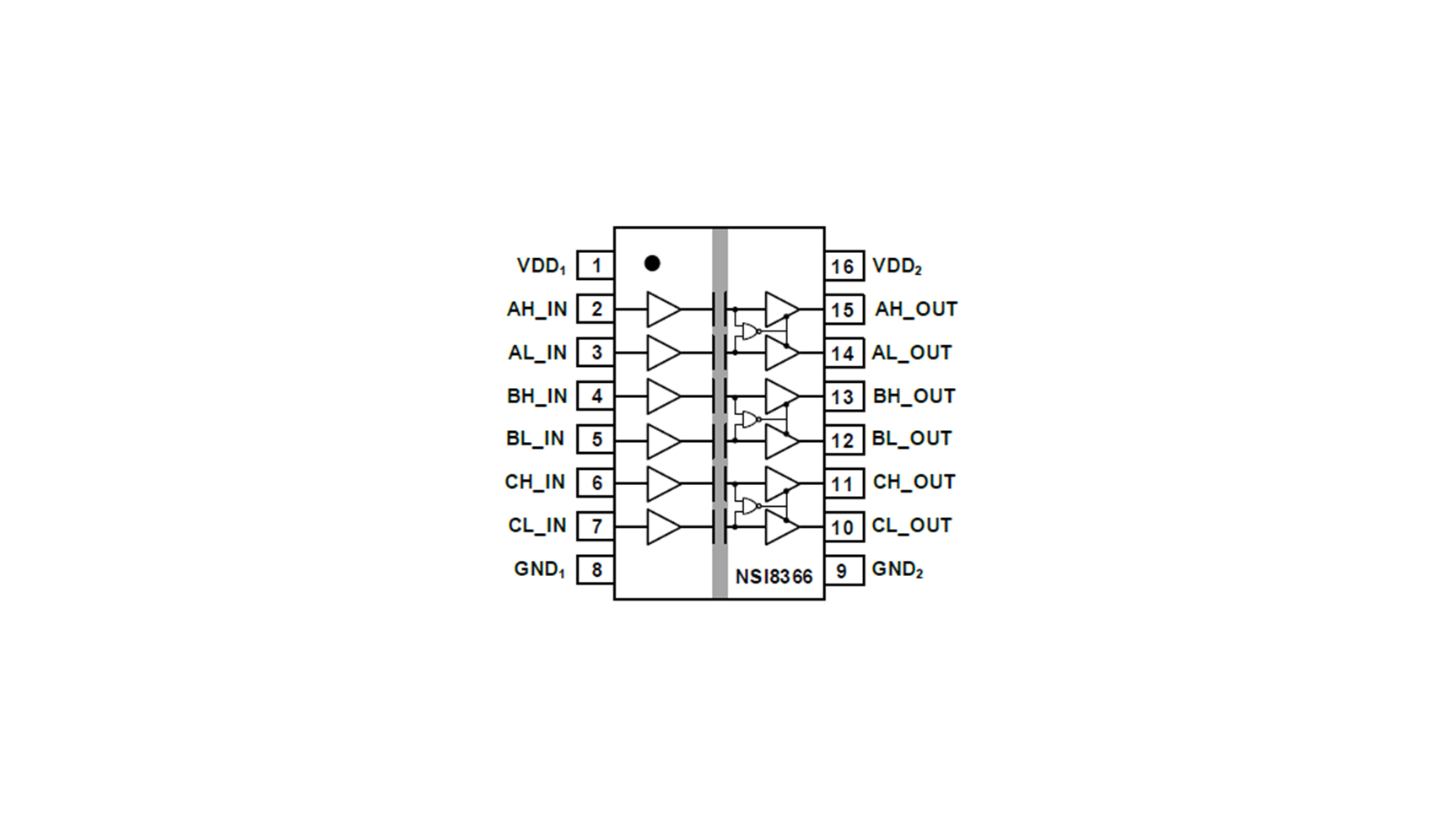

原理图 / 引脚
