简介
高可靠性双通道数字隔离器。NSI832xWx-DSWWAR采用SOWW8封装（本数据手册中简称NSI832x），是高可靠性双通道数字隔离器。NSI832x器件通过UL1577安全认证，支持7500Vrms绝缘耐压，同时在低功耗下具备高抗电磁干扰能力与低辐射特性。NSI832x的数据速率最高可达100Mbps，共模瞬态抗扰度（CMTI）最高可达250kV/μs。NSI832x器件可在输入断电时提供数字通道方向配置与默认输出电平配置。NSI832x器件的宽电源电压范围可直接与大多数数字接口连接，简化电平转换操作。高系统级EMC性能提升了使用的可靠性与稳定性。
主要参数
| MSL |
MSL3 |
| Package |
SOWW8 |
| Rating |
Industrial |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
2 |
| Forward / Reverse Channels |
2/0 |
| Default Output State |
Low |
| Max Data Rate (Mbps) |
100 |
| CMTI (kV/μs) |
250(Typ) |
| Isolation Rating |
Reinforced |
| Isolation Voltage (kV) |
7.5 |
| Surge Test Voltage (kV) |
12.8 |
| Temperature Range (°C) |
-55~125 |
产品说明与原始资料
产品特性
- 最高7500Vrms绝缘电压
- 数据速率：直流至100Mbps
- 电源电压：2.5V至5.5V
- 高共模瞬态抗扰度：250kV/μs
- 芯片级ESD：HBM：±8kV
- 适用于SOWW8宽体的坚固型EMC增强型双通道数字隔离器
- 默认输出高电平或低电平可选
- 隔离浪涌电压：>10600V
- 低功耗：1.5mA/通道（1Mbps）
- 低传播延迟：<18ns
- 工作温度：-55℃~125℃
- 符合RoHS标准封装：SOWW8宽体
应用场景
- 工业自动化系统
- 隔离式SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
NSI832xWx-DSWWAR采用SOWW8封装（本数据手册中简称NSI832x），是高可靠性双通道数字隔离器。NSI832x器件通过UL1577安全认证，支持7500Vrms绝缘耐压，同时在低功耗下具备高抗电磁干扰能力与低辐射特性。NSI832x的数据速率最高可达100Mbps，共模瞬态抗扰度（CMTI）最高可达250kV/μs。NSI832x器件可在输入断电时提供数字通道方向配置与默认输出电平配置。NSI832x器件的宽电源电压范围可直接与大多数数字接口连接，简化电平转换操作。高系统级EMC性能提升了使用的可靠性与稳定性。

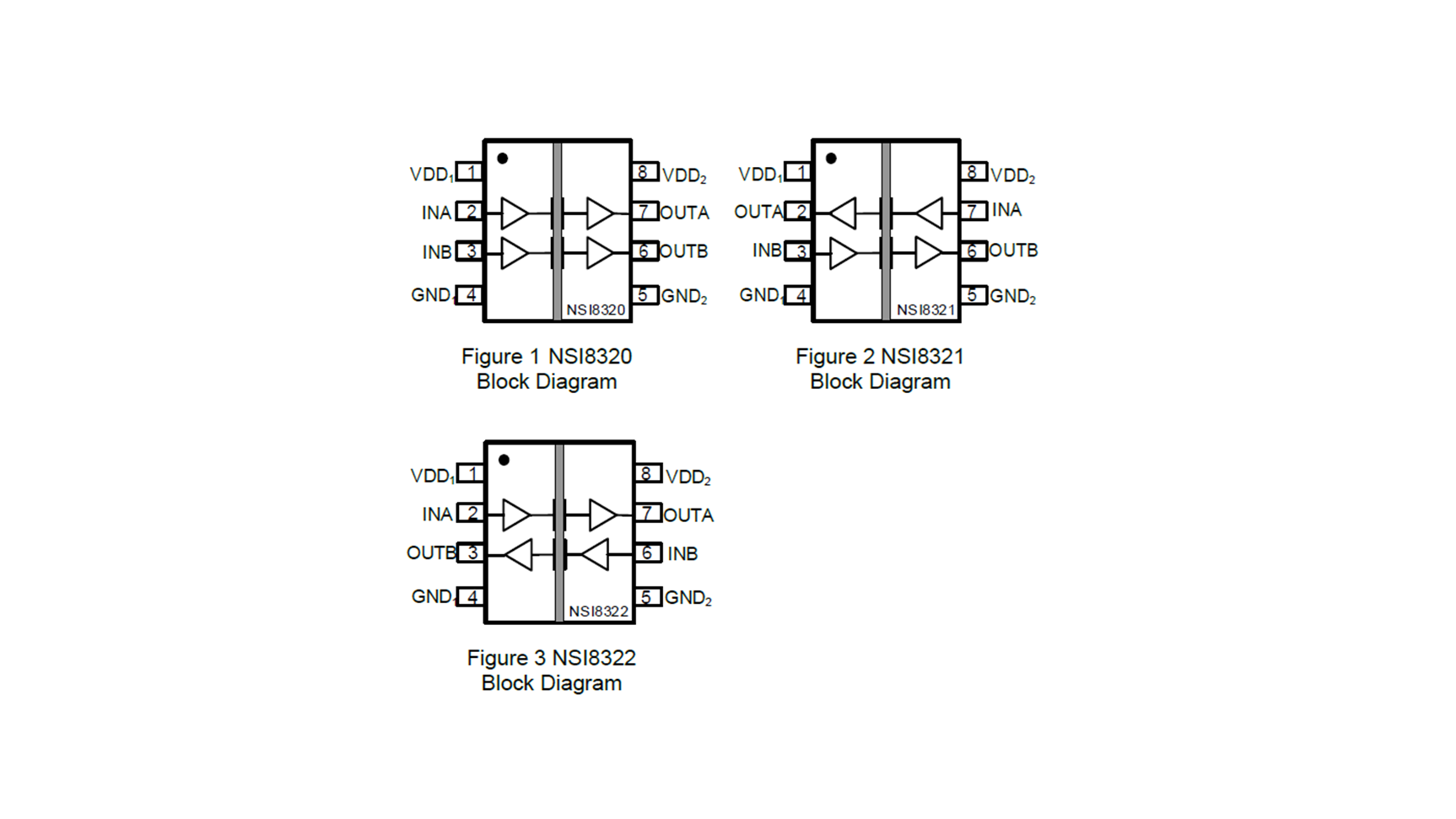

原理图 / 引脚
