简介
高可靠性双通道数字隔离器。NSI832x-Q1 器件是高可靠性双通道数字隔离器。NSI832x-Q1 器件通过 UL1577 安全认证，支持 5kVrms 绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。NSI832x-Q1 的数据速率高达 150Mbps，共模瞬态抗扰度（CMTI）高达 250kV/μs。NSI832x-Q1 器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSI832x-Q1 器件的宽电源电压支持直接连接到大多数数字接口，易于进行电平转换。高系统级 EMC 性能增强了使用的可靠性和稳定性。所有器件均提供 AEC-Q100（Grade 1）选项。
主要参数
| MSL |
MSL3 |
| Package |
SOP8 |
| Rating |
Automotive |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
2 |
| Forward / Reverse Channels |
2/0 |
| Default Output State |
Low |
| Max Data Rate (Mbps) |
150 |
| CMTI (kV/μs) |
200 (Typ) |
| Isolation Rating |
Basic |
| Isolation Voltage (kV) |
3.75 |
| Surge Test Voltage (kV) |
7 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 绝缘电压高达5000Vrms
- 数据速率：DC至150Mbps
- 电源电压：2.5V至5.5V
- 高共模瞬变抗扰度（CMTI）：250kV/μs
- 芯片级静电放电（ESD）：人体放电模式（HBM）：±8kV
- 适用于SOW8宽体封装的 robust EMC增强型双通道数字隔离器
- 默认输出高电平或低电平选项
- 隔离浪涌电压：>10kV
- 低功耗：1.5mA/通道（1 Mbps）
- 低传播延迟：<18ns
- 工作温度：-40℃~125℃
- 通过AEC-Q100认证
- 符合RoHS标准的封装：SOP8窄体；SOW8宽体
应用场景
- 工业自动化系统
- 隔离式SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
NSI832x-Q1 器件是高可靠性双通道数字隔离器。NSI832x-Q1 器件通过 UL1577 安全认证，支持 5kVrms 绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。NSI832x-Q1 的数据速率高达 150Mbps，共模瞬态抗扰度（CMTI）高达 250kV/μs。NSI832x-Q1 器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSI832x-Q1 器件的宽电源电压支持直接连接到大多数数字接口，易于进行电平转换。高系统级 EMC 性能增强了使用的可靠性和稳定性。所有器件均提供 AEC-Q100（Grade 1）选项。

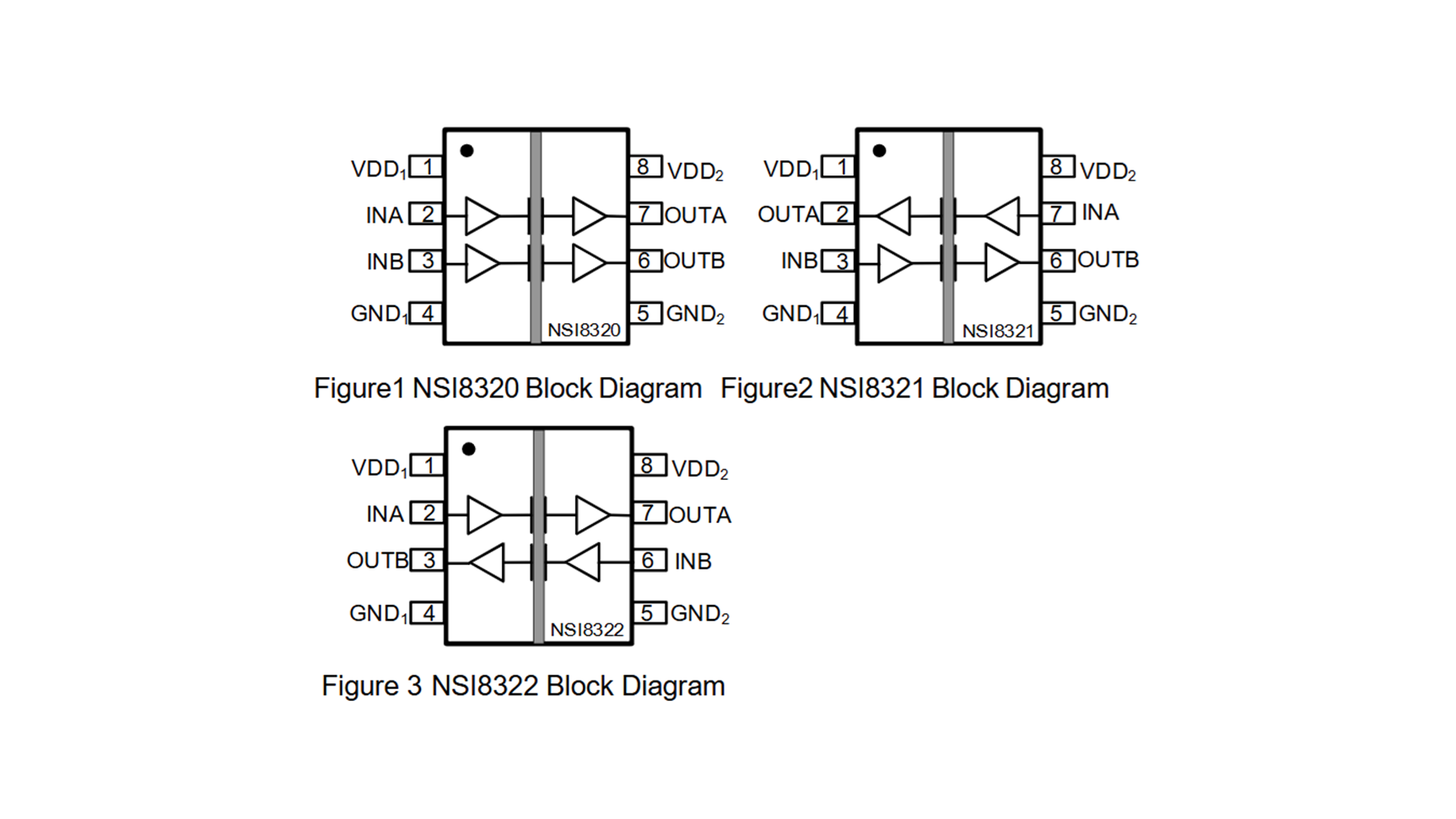

原理图 / 引脚
