简介
用于IPM的高可靠性增强型六通道数字隔离器。NSI8266C0是一款高可靠性六通道数字隔离器。NSI8266C0器件通过UL1577安全认证，支持多种绝缘耐压（5kV），同时在低功耗下提供高电磁抗扰度和低辐射。NSI8266C0的数据速率高达30Mbps，共模瞬态抗扰度（CMTI）高达100kV/μs。当输入电源丢失时，NSI8266C0的默认输出为低电平，以防止在开机阶段IPM切换。NSI8266C0的宽电源电压支持直接与大多数数字接口连接。高系统级EMC性能增强了使用的可靠性和稳定性。NSI8266C0具有相邻通道的互锁功能，可提供直通保护，消除IPM内部IGBT的短路风险，增强系统稳健性。
主要参数
| MSL |
MSL2 |
| Package |
SOW16 |
| Rating |
Industrial |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
6 |
| Forward / Reverse Channels |
6/0 |
| Default Output State |
Low |
| Max Data Rate (Mbps) |
30 |
| CMTI (kV/μs) |
150 (Typ) |
| Isolation Rating |
Reinforced |
| Isolation Voltage (kV) |
5 |
| Surge Test Voltage (kV) |
10 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 绝缘电压高达 5000Vrms
- 数据速率：DC 至 30Mbps
- 电源电压：2.5V 至 5.5V
- 高共模瞬变抗扰度（CMTI）：100V/μs
- 芯片级静电放电（ESD）：人体放电模式（HBM）：±6kV
- 互锁功能
- 高系统级电磁兼容性（EMC）性能：增强的系统级静电放电（ESD）、电快速瞬变（EFT）、浪涌抗扰度
- 默认输出低电平选项
- 低功耗：1.5mA/通道（1 Mbps 时）
- 低传播延迟：<50ns
- 工作温度：-40℃~125℃
- 符合 RoHS 标准的封装：SOP16（300mil）
应用场景
- 工业自动化系统
- 隔离式SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
NSI8266C0是一款高可靠性六通道数字隔离器。NSI8266C0器件通过UL1577安全认证，支持多种绝缘耐压（5kV），同时在低功耗下提供高电磁抗扰度和低辐射。NSI8266C0的数据速率高达30Mbps，共模瞬态抗扰度（CMTI）高达100kV/μs。当输入电源丢失时，NSI8266C0的默认输出为低电平，以防止在开机阶段IPM切换。NSI8266C0的宽电源电压支持直接与大多数数字接口连接。高系统级EMC性能增强了使用的可靠性和稳定性。NSI8266C0具有相邻通道的互锁功能，可提供直通保护，消除IPM内部IGBT的短路风险，增强系统稳健性。

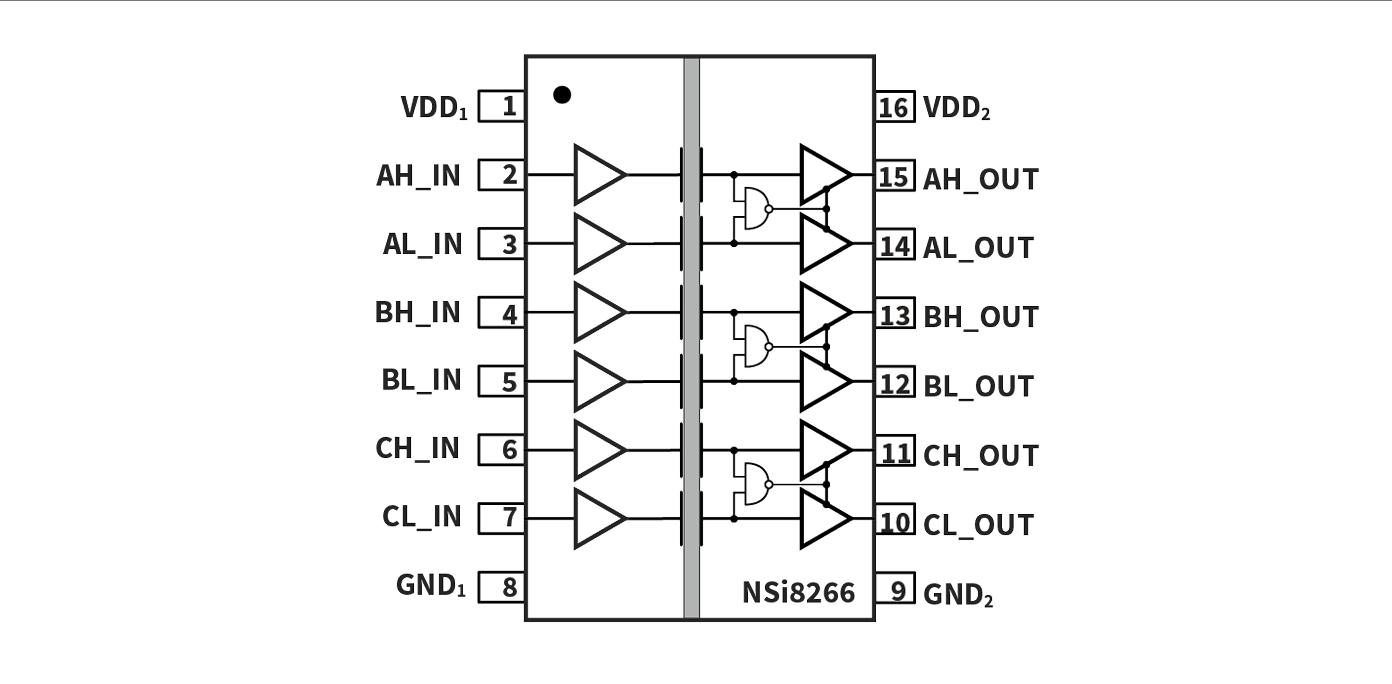

原理图 / 引脚
