简介
高可靠性增强型三通道数字隔离器。NSI823x器件是高可靠性三通道数字隔离器。NSI823x器件通过UL1577安全认证，支持多种绝缘耐压（3kVrms、3.75kVrms、8kVrms），同时在低功耗下提供高电磁抗扰度和低辐射。NSI823x的数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达250kV/μs。NSI823x器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSI823x器件的宽电源电压支持直接与大多数数字接口连接，易于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。
主要参数
| MSL |
MSL1 |
| Package |
SSOP16 |
| Rating |
Industrial |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
3 |
| Forward / Reverse Channels |
2/1 |
| Default Output State |
Low |
| Max Data Rate (Mbps) |
150 |
| CMTI (kV/μs) |
250 (Typ) |
| Isolation Rating |
Reinforced |
| Isolation Voltage (kV) |
3 |
| Surge Test Voltage (kV) |
7 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 绝缘电压高达 8000Vrms
- 数据速率：DC 至 150Mbps
- 电源电压：2.5V 至 5.5V
- 高共模瞬变抗扰度（CMTI）：250kV/μs
- 芯片级静电放电（ESD）：人体放电模式（HBM）：±8kV
- 强大的电磁兼容性（EMC）
- 系统级静电放电（ESD）、电快速瞬变（EFT）和浪涌抗扰度
- 低辐射
- 默认输出高电平或低电平选项
- 低功耗：1.5mA/通道（1 Mbps）
- 低传播延迟：<15ns
- 工作温度：-55℃~125℃
- 符合 RoHS 标准的封装：SOP16（150mil）；SOP16（600mil）；SSOP16
应用场景
- 工业自动化系统
- 隔离式 SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
NSI823x器件是高可靠性三通道数字隔离器。NSI823x器件通过UL1577安全认证，支持多种绝缘耐压（3kVrms、3.75kVrms、8kVrms），同时在低功耗下提供高电磁抗扰度和低辐射。NSI823x的数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达250kV/μs。NSI823x器件提供数字通道方向配置以及输入电源丢失时的默认输出电平配置。NSI823x器件的宽电源电压支持直接与大多数数字接口连接，易于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。

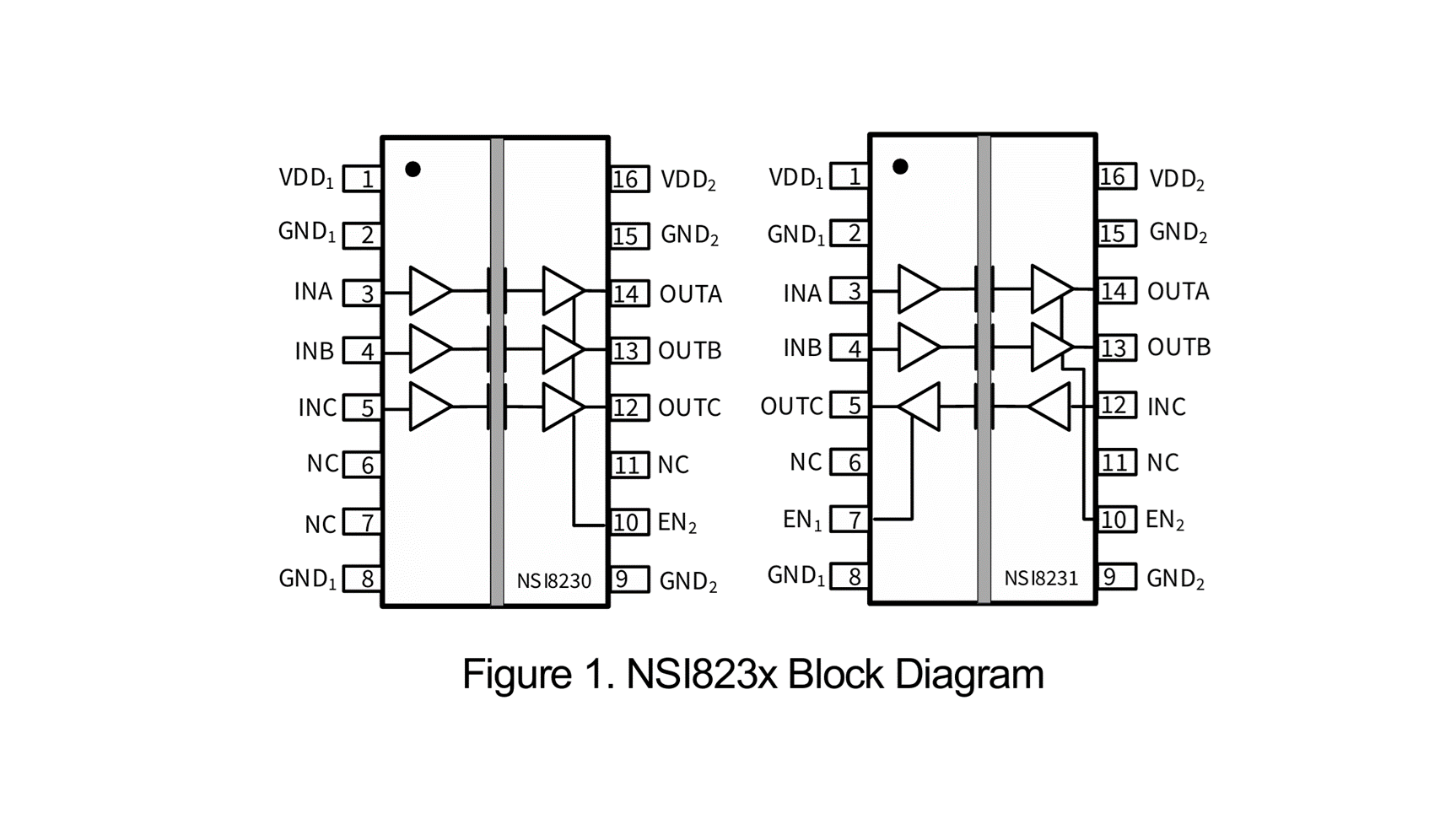

原理图 / 引脚
