简介
高可靠性单通道数字隔离器。NSI8210是一款高可靠性单通道数字隔离器。NSI8210器件通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。NSI8210的数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达250kV/μs。NSI8210在输入电源丢失时提供默认输出电平配置。NSI8210的宽电源电压支持直接与大多数数字接口连接，易于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。
主要参数
| MSL |
MSL2 |
| Package |
SOW16 |
| Rating |
Industrial |
| Supply Voltage (V) |
2.5~5.5 |
| Channels |
1 |
| Forward / Reverse Channels |
1/0 |
| Default Output State |
Low |
| Max Data Rate (Mbps) |
150 |
| CMTI (kV/μs) |
250 |
| Isolation Rating |
Reinforced |
| Isolation Voltage (kV) |
5 |
| Surge Test Voltage (kV) |
10 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 最高5000Vrms绝缘电压
- 数据速率：DC至150Mbps
- 电源电压：2.5V至5.5V
- 所有器件均通过AEC-Q100认证
- 高共模瞬态抗扰度（CMTI）：250kV/μs
- 芯片级ESD：HBM：±8kV
- 互锁功能
- 高系统级EMC性能：增强的系统级ESD、EFT、浪涌抗扰度
- 默认输出高电平或低电平选项
- 隔离浪涌电压：＞10kV
- 低功耗：1.5mA/通道（1 Mbps）
- 低传播延迟：＜15ns
- 工作温度：-40℃~125℃
- 符合RoHS的封装：SOW16宽体
应用场景
- 工业自动化系统
- 隔离式SPI、RS232、RS485
- 通用多通道隔离
- 电机控制
NSI8210是一款高可靠性单通道数字隔离器。NSI8210器件通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下提供高电磁抗扰度和低辐射。NSI8210的数据速率高达150Mbps，共模瞬态抗扰度（CMTI）高达250kV/μs。NSI8210在输入电源丢失时提供默认输出电平配置。NSI8210的宽电源电压支持直接与大多数数字接口连接，易于进行电平转换。高系统级EMC性能增强了使用的可靠性和稳定性。

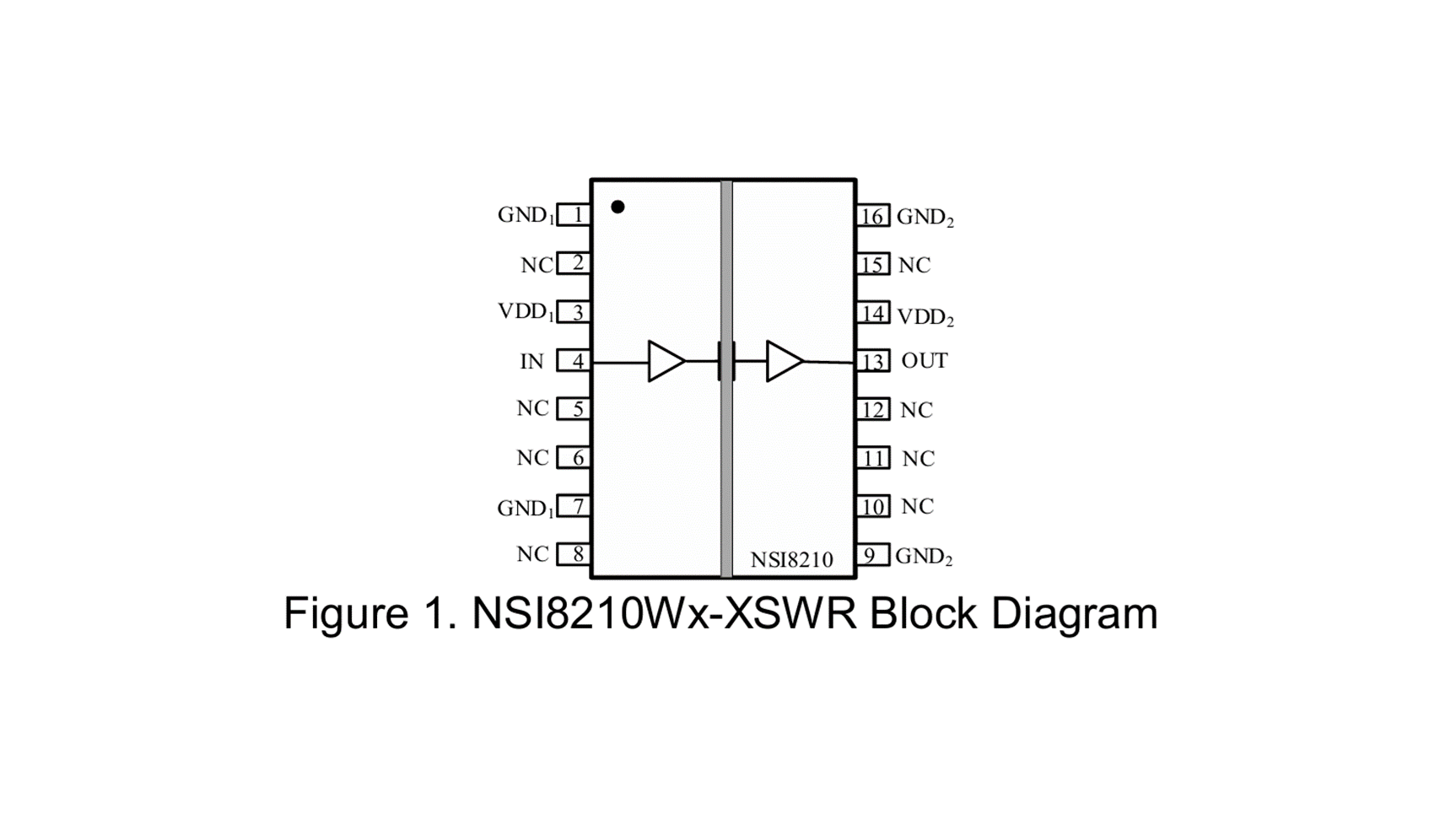

原理图 / 引脚
