简介

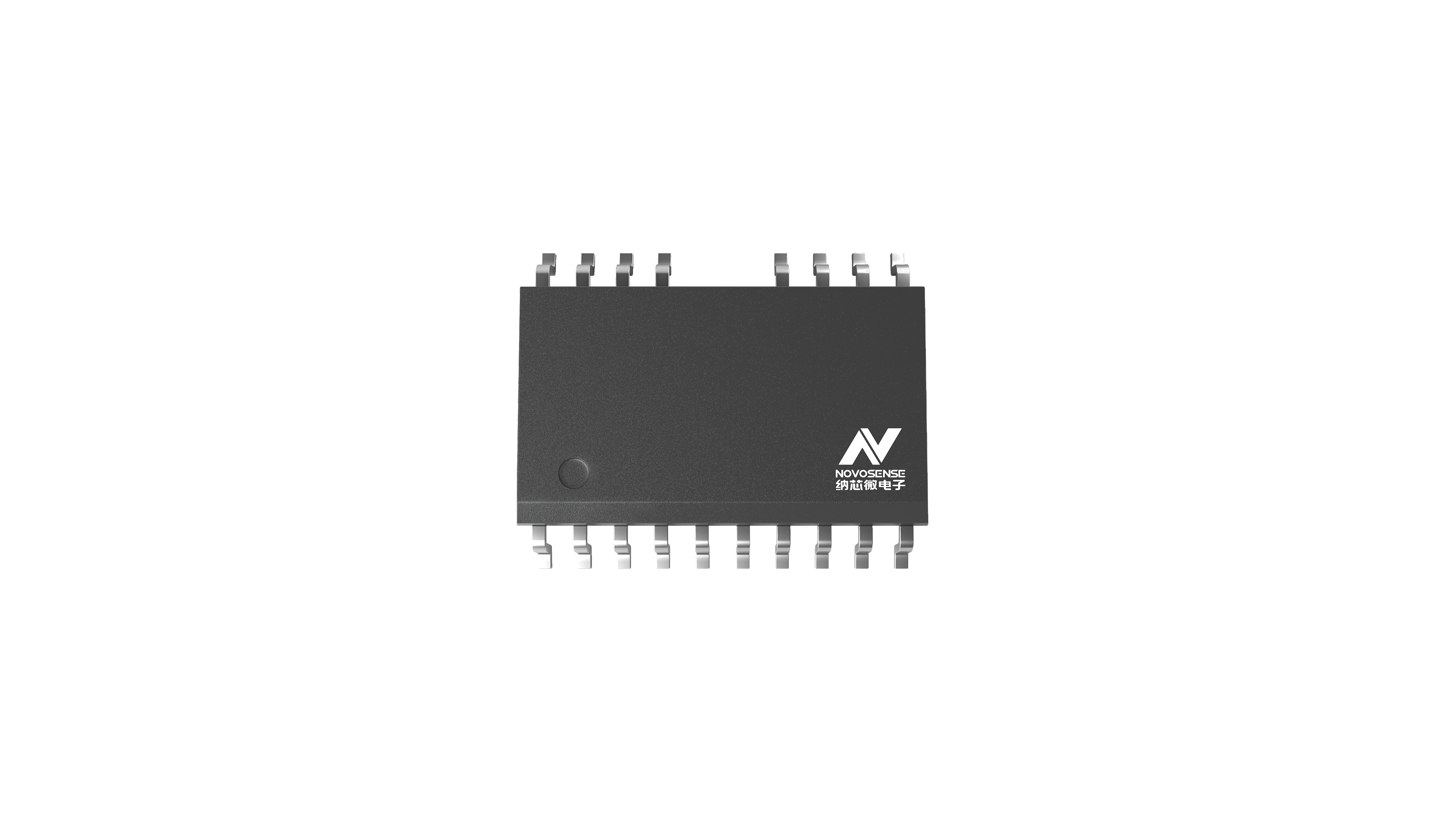

集成米勒钳位功能的隔离式双通道栅极驱动器。NSI6602M是一款集成米勒钳位功能的隔离式双通道栅极驱动器，专为驱动IGBT、功率MOSFET及SiC MOSFET而设计。能够提供5A/5A的拉灌电流，米勒钳位电流高达5A，typical 150 kV/μs共模瞬变抗扰度（CMTI）确保了系统的鲁棒性。该驱动器的最大耐压为35V，输入侧电源电压范围为3~5.5V，并具备欠压锁定（UVLO）保护。NSI6602M凭借其高驱动电流能力、双通道米勒钳位功能、出色的耐用性、宽电源电压范围及快速信号传播能力，广泛适用于高可靠性、高功率密度及高效率的开关电源系统。
主要参数
| Package |
SOW18 |
| Rating |
Industrial |
| Peak Output Current (A) |
5/-5 |
| VCC UVLO Threshold (V) |
9 |
| Input Side VCC Voltage (Max) (V) |
6 |
| Output Side VCC Voltage (Max) (V) |
35 |
| CMTI (Min) (kV/μs) |
100 |
| Isolation Withstand Voltage (kVrms) |
5.7 |
| Insulation Grade |
Reinforced insulation |
| Features |
Miller clamp, Programmable dead time, Disable |
| Operation Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 隔离式双通道驱动器
- 输入侧电源电压：3V~5.5V
- 驱动器侧电源电压：最大耐压35V，具有UVLO功能
- 峰值5A/5A拉灌电流能力
- 支持Miller Clamp功能，电流高达5A
- 高CMTI：typical 150kV/μs
- 典型传播延迟：80ns
- 最大延迟匹配：5ns
- 最大脉冲宽度失真：25ns
- 可编程死区时间
- 接受最小输入脉冲宽度：30ns
- 工作温度: -40℃~125℃
- AEC-Q100认证
应用场景
- 服务器，电信和工业中的隔离式DC-DC和AC-DC电源
- DC-AC太阳能逆变器
- 电机驱动和EV充电
- UPS和电池充电器
NSI6602M是一款集成米勒钳位功能的隔离式双通道栅极驱动器，专为驱动IGBT、功率MOSFET及SiC MOSFET而设计。能够提供5A/5A的拉灌电流，米勒钳位电流高达5A，typical 150 kV/μs共模瞬变抗扰度（CMTI）确保了系统的鲁棒性。该驱动器的最大耐压为35V，输入侧电源电压范围为3~5.5V，并具备欠压锁定（UVLO）保护。NSI6602M凭借其高驱动电流能力、双通道米勒钳位功能、出色的耐用性、宽电源电压范围及快速信号传播能力，广泛适用于高可靠性、高功率密度及高效率的开关电源系统。
原理图 / 引脚
