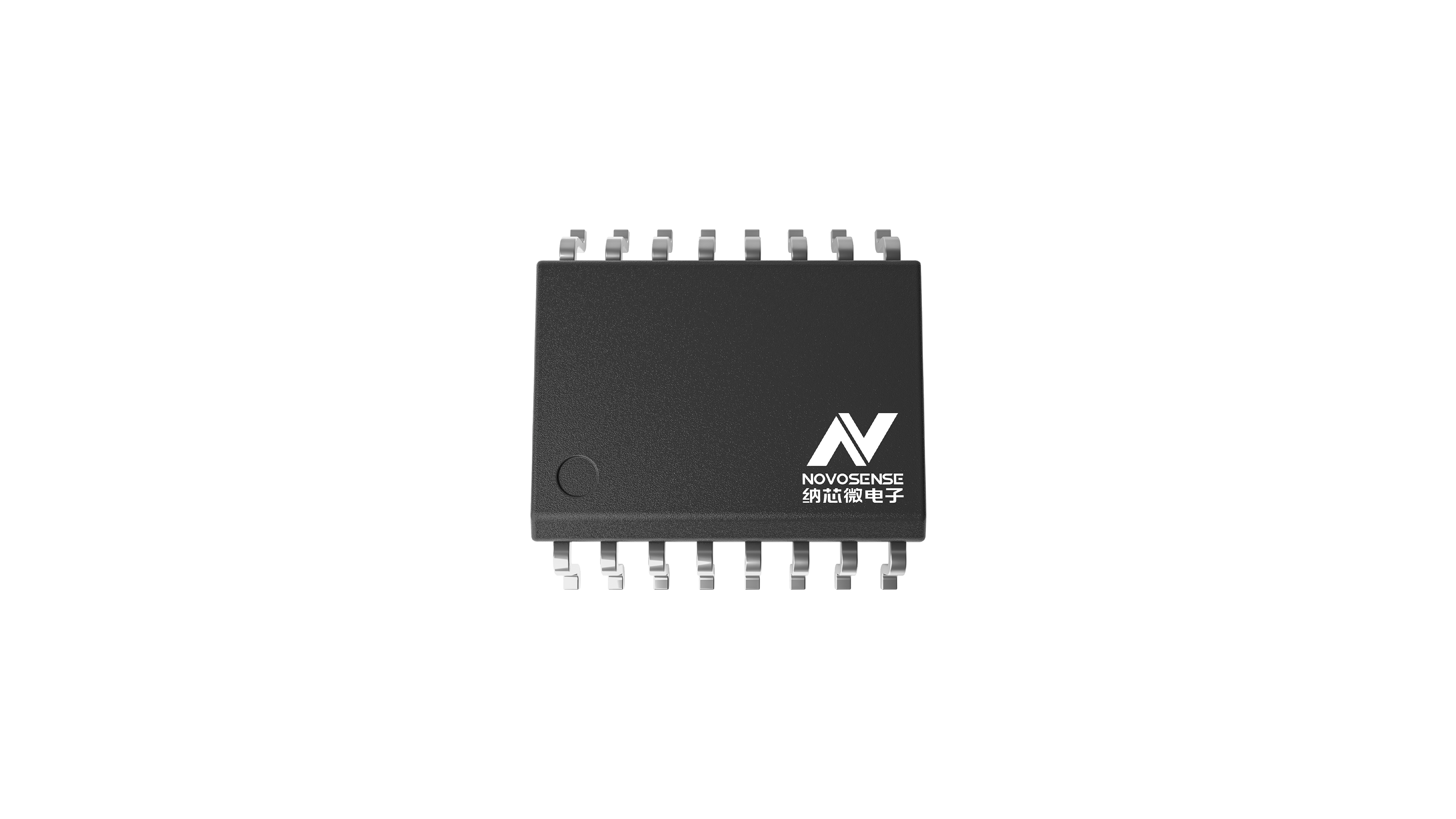

NSI6602HB-DSWR

隔离半桥驱动 · 纳芯微电子

试产 目录资料 供货请咨询
申请样品

NSI6602HB-DSWR

简介

高可靠性隔离双通道栅极驱动器。NSI6602H 是一款高可靠性隔离双通道栅极驱动器 IC 系列,可设计用于驱动开关频率高达 2MHz 的功率晶体管。每个输出可提供 6A 源电流和 8A 峰值灌电流,具有 33ns 的快速传播延迟和 6ns 的最大延迟匹配。 NSI6602H 在 SOP16 封装中提供 3000Vrms 隔离,在 5mm x 5mm LGA13 封装中根据 UL1577 标准提供 2500Vrms 隔离,在 SOW16 或 SOW14 封装中提供 5700Vrms 隔离。150kV/μs 的典型共模瞬态抗扰度 (CMTI) 增强了系统的稳健性。 该驱动器的最大电源电压为 25V,而输入侧可接受 3V 至 18V 的电源电压。所有电源电压引脚均支持欠压锁定 (UVLO) 保护。

主要参数

Package SOW16
Rating Industrial
Peak Output Current (A) 6/-8
VCC UVLO Threshold (V) 8
Input Side VCC Voltage (Max) (V) 24
Output Side VCC Voltage (Max) (V) 30
CMTI (Min) (kV/μs) 100
Isolation Withstand Voltage (kVrms) 5.7
Insulation Grade Reinforced insulation
Features Programmable dead time, Disable
Operation Temperature (°C) -40~125
产品说明与原始资料

产品特性

  • 隔离双通道驱动器
  • 输入侧电源电压:3V 至 18V
  • 驱动器侧电源电压:带 UVLO 时最高 25V
  • 6A 峰值源和 8A 峰值灌输出
  • 高 CMTI:典型值 ±150kV/μs
  • 典型传播延迟 33ns
  • 最大延迟匹配 6ns
  • 最大脉冲宽度失真 8ns
  • 可编程死区时间
  • 接受最小输入脉冲宽度 20ns
  • 工作温度:-40℃~125℃
  • 符合 RoHS 和 REACH 标准

应用场景

  • 服务器、电信和工业领域的隔离式DC-DC和AC-DC电源
  • DC-AC太阳能逆变器
  • 电机驱动器和电动汽车充电
  • UPS和电池充电器

NSI6602H 是一款高可靠性隔离双通道栅极驱动器 IC 系列,可设计用于驱动开关频率高达 2MHz 的功率晶体管。每个输出可提供 6A 源电流和 8A 峰值灌电流,具有 33ns 的快速传播延迟和 6ns 的最大延迟匹配。 NSI6602H 在 SOP16 封装中提供 3000Vrms 隔离,在 5mm x 5mm LGA13 封装中根据 UL1577 标准提供 2500Vrms 隔离,在 SOW16 或 SOW14 封装中提供 5700Vrms 隔离。150kV/μs 的典型共模瞬态抗扰度 (CMTI) 增强了系统的稳健性。 该驱动器的最大电源电压为 25V,而输入侧可接受 3V 至 18V 的电源电压。所有电源电压引脚均支持欠压锁定 (UVLO) 保护。

原理图 / 引脚
