简介
高性能隔离式CAN收发器。NSI1050是隔离式的CAN收发器，与ISO11898-2标准完全兼容。NSI1050集成了两通道数字隔离器和一个高性能CAN收发器。数字隔离器是基于纳芯微电容隔离技术的氧化硅隔离。高度集成的解决方案可以帮助简化系统设计并提高可靠性。NSI1050产品已通过UL1577安全认证， 支持5kVrms的绝缘耐压， 同时具有很高的电磁抗扰度和低辐射。NSI1050支持高达的数据传输速率1Mbps，并且可以支持至少110个CAN节点。NSI1050提供热保护和传输数据主导超时功能。
主要参数
| MSL |
MSL3 |
| Package |

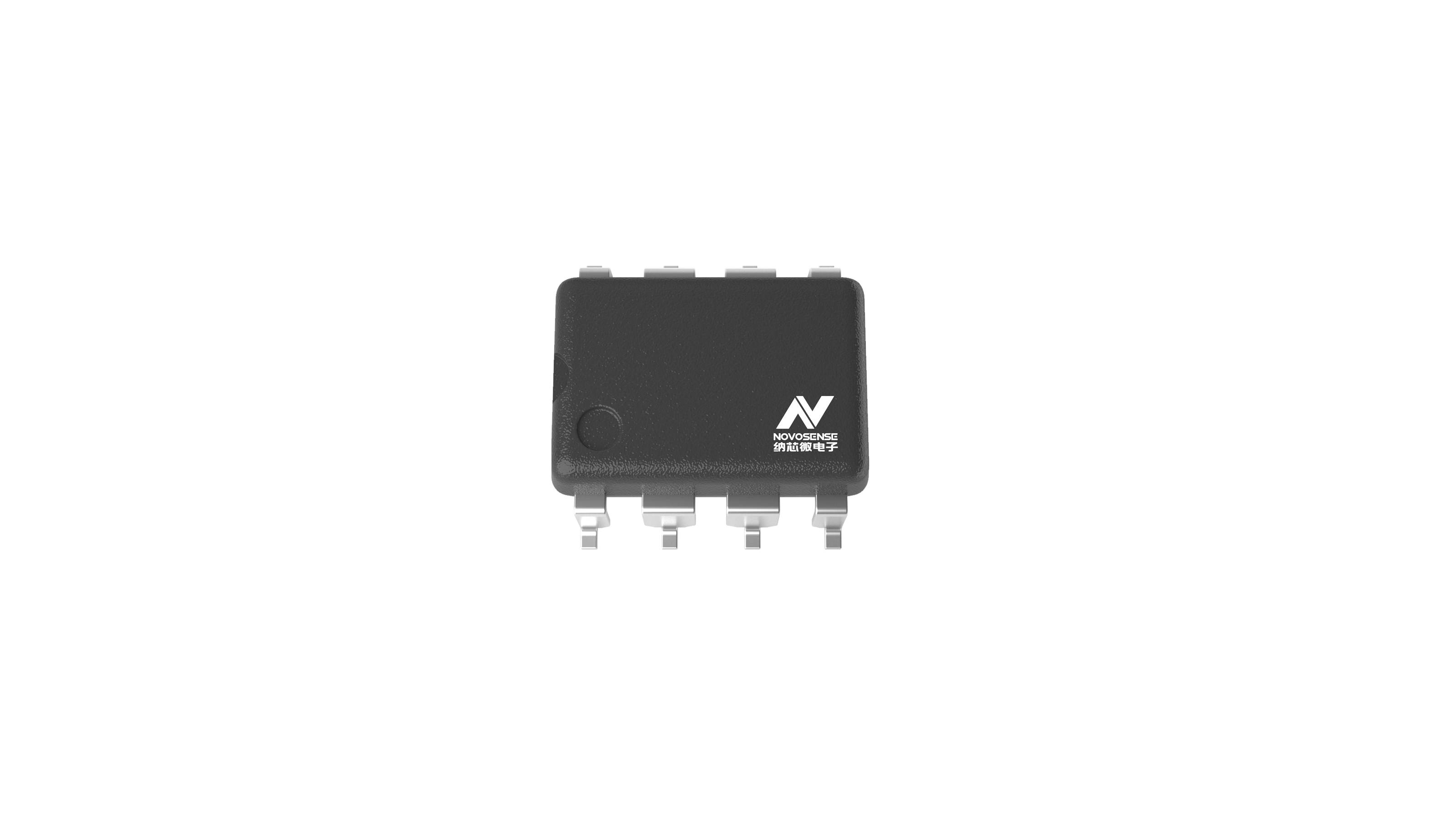

DUB8 |
| Rating |
Industrial |
| VDD1 (V) |
2.5~5.5 |
| VDD2 (V) |
4.5~5.5 |
| Common Mode Voltage Range (V) |
-12~+12 |
| Temperature Range (°C) |
-40~125 |
| Max Data Rate (Mbps) |
1 |
| CMTI (kV/μs) |
100 |
| Isolation Rating |
Basic |
| Withstand Isolation Voltage (VISO) (kVrms) |
3 |
| Surge Test Voltage (kV) |
7 |
产品说明与原始资料
产品特性
- 完全兼容ISO11898-2标准
- 隔离耐压5000Vrms
- 电源电压：
- VVDD1：2.5V至5.5V
- VVDD2：4.5V至5.5V
- 总线保护电压-40V至+40V
- 传输数据（TXD）主导超时功能
- 过电流和过热保护
- 数据传输速率达1Mbps
- 高CMTI：100kV/μs
- 低环路延迟：<220ns
- 增强的系统级ESD，EFT，抗浪涌能力
- 工作温度：-40℃~125℃
- 符合RoHS的封装：SOW16，DUB8
应用场景
NSI1050是隔离式的CAN收发器，与ISO11898-2标准完全兼容。NSI1050集成了两通道数字隔离器和一个高性能CAN收发器。数字隔离器是基于纳芯微电容隔离技术的氧化硅隔离。高度集成的解决方案可以帮助简化系统设计并提高可靠性。NSI1050产品已通过UL1577安全认证， 支持5kVrms的绝缘耐压， 同时具有很高的电磁抗扰度和低辐射。NSI1050支持高达的数据传输速率1Mbps，并且可以支持至少110个CAN节点。NSI1050提供热保护和传输数据主导超时功能。
