简介
四通道数字输入D类音频功率放大器。NSDA6934-Q1 是一款四通道、数字输入、支持开关频率到2.1MHz的D类音频功放，支持最高 26.4V的电源电压，并且具备过温，过压，过流，欠压等保护功能，I2C控制的AC/DC诊断功能，优化EMC的展频功能。
主要参数

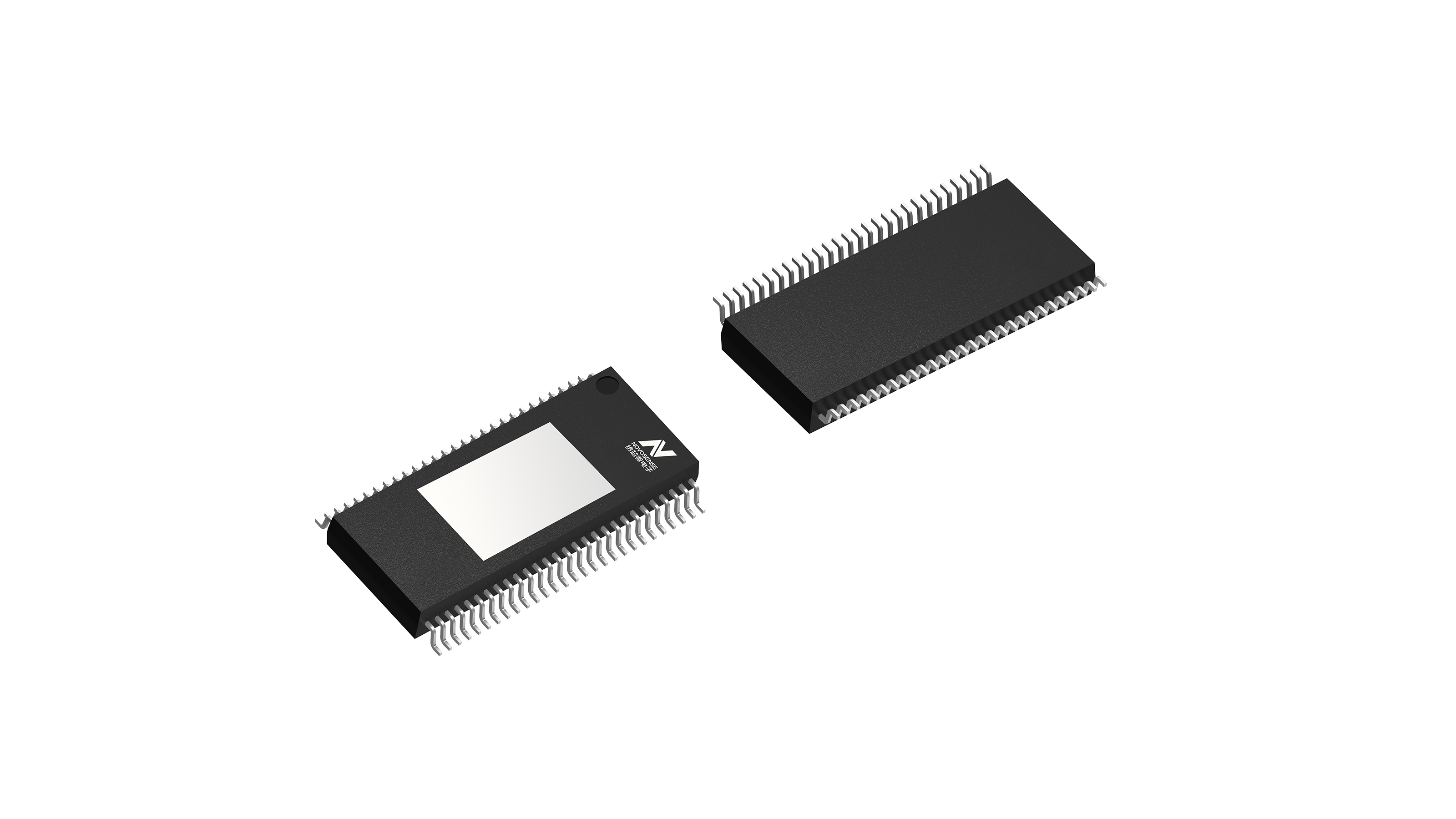

| Package |
HSSOP56 |
| Rating |
Automotive |
| Arthitecture |
Class D |
| Output Channel |
4 |
| Input Type |
Digital Input |
| Power Supply Max (V) |
26.4 |
| Power Supply Min (V) |
4.5 |
| Output Power (W) |
75 |
| THD+N @ 1kHz |
0.01% |
| Control Interface |
I2C |
| Sampling Rate Max (KHz) |
192 |
| Operation Temperature (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 供电电压范围：4.5-26.4V
- 支持输出功率4*75W
- 支持384KHz-2.1MHz开关频率
- Noise：32uV
- THD+N: < 0.01% @ 1W,4ohm, 14.4V
- 支持AC/DC诊断
- 可靠的保护功能：OV, OTSD, OC, UV
- 优秀的EMC性能满足CISPR25 Class 5
应用场景
NSDA6934-Q1 是一款四通道、数字输入、支持开关频率到2.1MHz的D类音频功放，支持最高 26.4V的电源电压，并且具备过温，过压，过流，欠压等保护功能，I2C控制的AC/DC诊断功能，优化EMC的展频功能。
原理图 / 引脚
