产品特性
- 宽工作电压4.5V – 36V（最大值40V）
- 电流高达1.35A，导通电阻(HS+LS):1.2 Ω
- 可编程多种细分模式，最高可达32细分模式
- 四种可编程衰减模式
- 可编程输入IO口，用于直接控制步进时钟/方向/保持/或者直接半桥控制
- 内部电流检测，4位精度电流环调节
- 支持PWM抖频，用于EMC性能优化
- 可编程栅极驱动电流及死区时间
- 24位，4Mhz的SPI通信
- 超低功耗的睡眠模式
- 集成的反电势检测可实现堵转和失速检测。
- 支持母线欠压锁定(VSUV)，过流保护(OCP)，温度报警(OTW/UTW)和过温保护(OTSD)
- 支持输出负载的开路诊断和保护
- 工作环境温度：-40°C~125°C
- AEC-Q100认证
应用场景
- HVAC风门电机
- 电子膨胀阀及多通阀
- 头灯步进控制(ADB/AFS)
- HUD位置调节电机

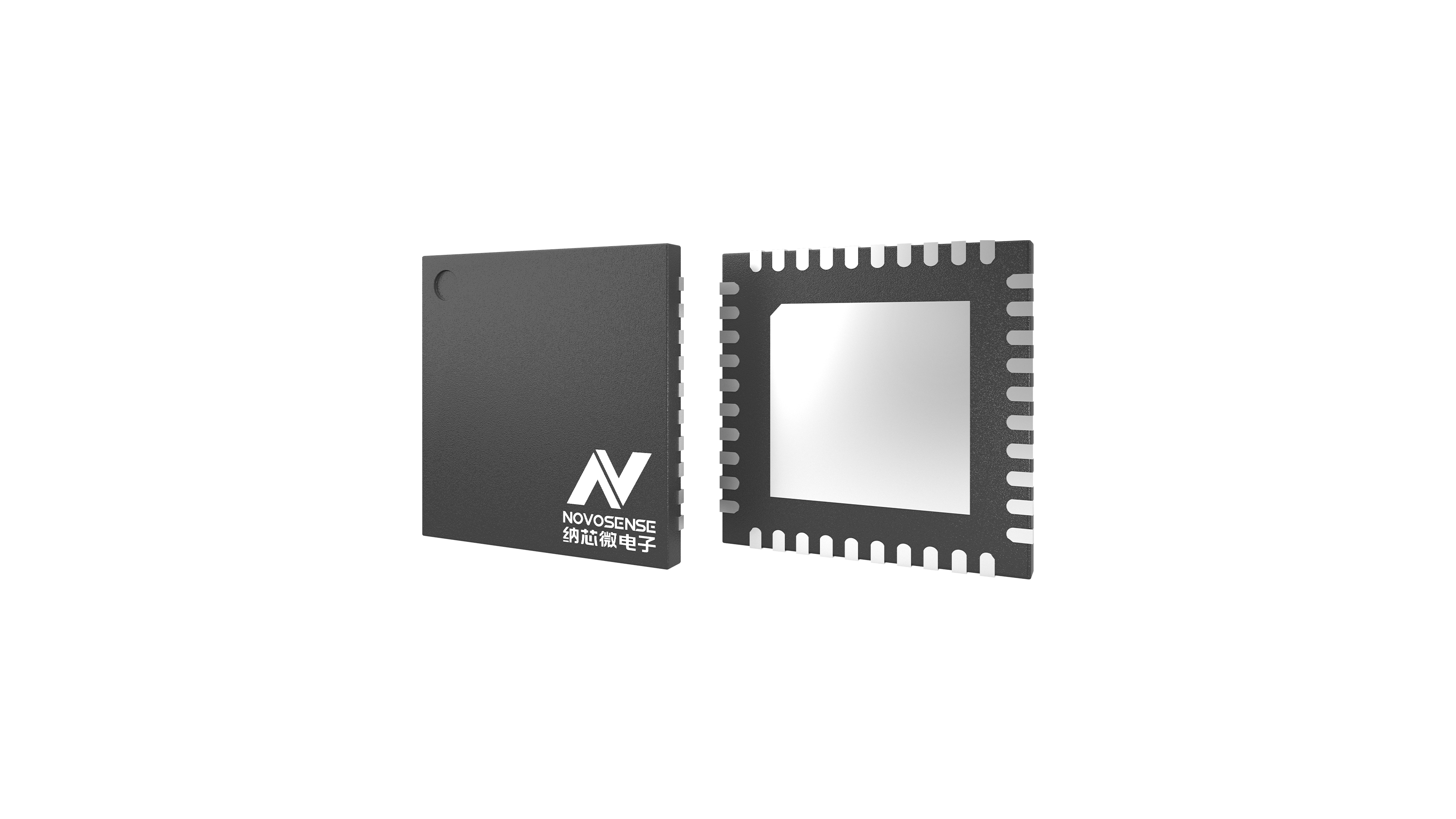

NSD8381-Q1是汽车级高集成式双相双极步进电机驱动器，具有最高1/32可编程微步模式、可编程衰减模式、集成ADC、PWM频率摆动、无感堵转检测、集成串行外设接口(SPI)、过热报警及关断等特性。NSD8381-Q1系列产品专为头灯步进控制、抬头显示位置调节电机、HVAC风门电机以及各类阀门的驱动控制而设计，具备出色的性能和稳定性。
