简介

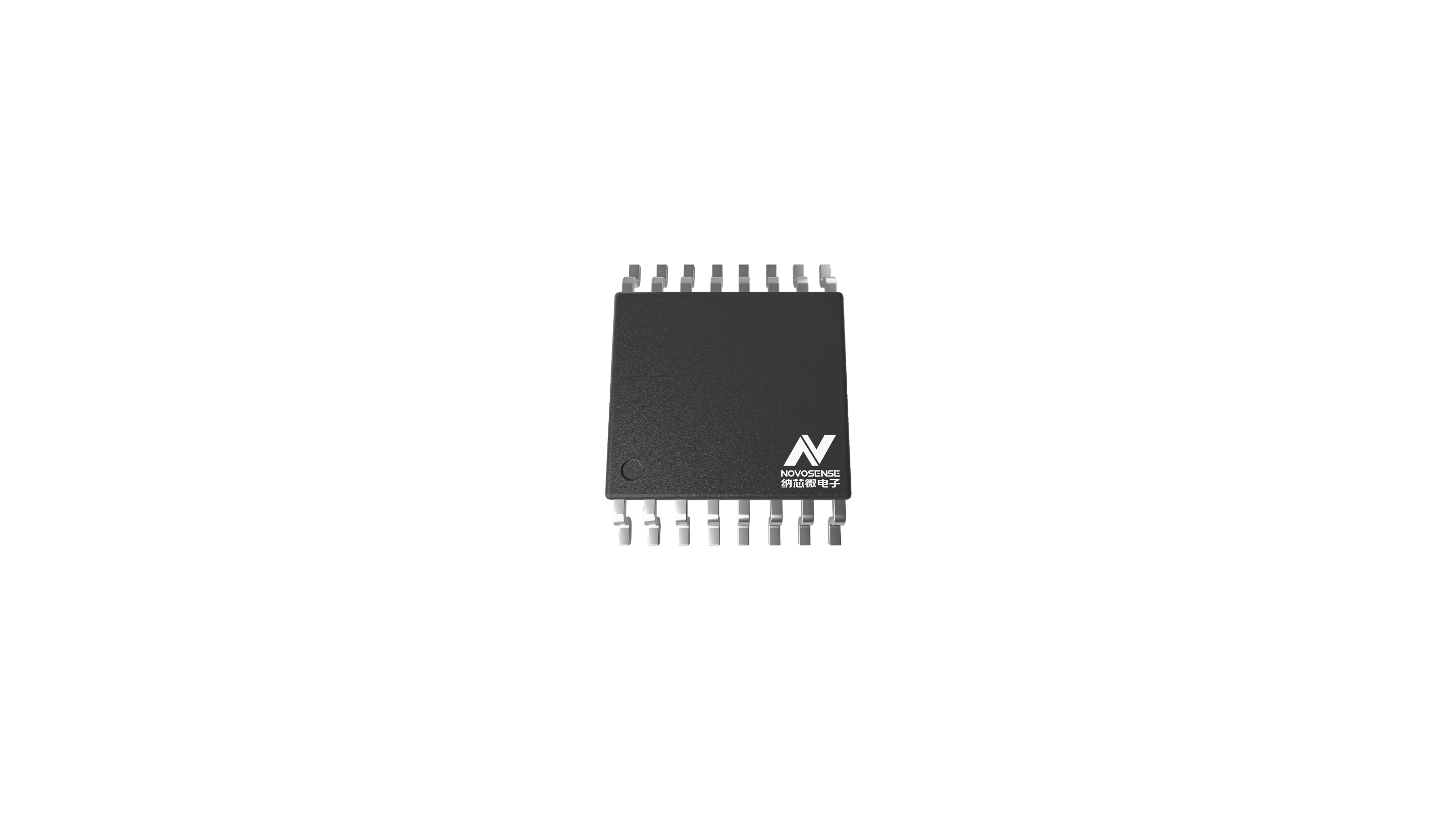

用于相关断与功率路径控制的三相高边驱动。NSD3661是一款3通道N沟道MOSFET驱动器，主要用于驱动相位隔离应用中的MOSFET，同时也可作为高边/低边MOSFET驱动器使用。该器件集成了三路独立的浮栅驱动器，即使在相位电压压摆率很高的情况下，也能可靠地开通/关断 MOSFET。器件内置的两级电荷泵可在整个电源电压范围内为栅极驱动器提供稳定的驱动电压。
当器件供电正常时，NSD3661中的三个独立栅极驱动器由三个输入信号独立控制（NSD3661无休眠模式）。在NSD3662中，器件进入正常模式后，三个独立栅极驱动器被控制为同时导通/关断。
该器件具有针对PVDD、VCP和VGS的欠压监测器，以确保MOSFET处于安全导通状态。（VGS欠压和VCP欠压功能仅适用于NSD3662）
主要参数
| Package |
HTSSOP16 |
| Rating |
Automotive |
| Channel type/qty. |
3CH configurable, 3CH HSD |
| Load type |
N/A |
| Rds (on) (LS) mΩ |
N/A |
| Nominal load current (mA) |
N/A |
| Supply voltage (V) |
4.5~50 |
| Interface |
IO |
| Feature |
HS for phase shutdown and power path, Support 0% to 100% PWM operation |
| Operation temperature (°C) Ta |
-40~125 |
产品说明与原始资料
产品特性
- 通过AEC Q-100 Grade 1认证
- 3路用于N沟道MOSFET的浮栅驱动器：
- 固定的开通/关断电流与时序
- 工作电压范围4.5V至50V
- 内置带展频功能的两级电荷泵
- 支持0%至100% PWM占空比工作
- 反接保护MOSFET驱动输出
- 休眠模式下低电流消耗（仅适用于NSD3662）
- 保护与诊断功能：
- 电源电压监控
- 电荷泵电压监控（VCP欠压保护仅适用于NSD3662）
- 栅极驱动器监控（VGS欠压故障仅适用于NSD3662）
- 符合RoHS与REACH法规
应用场景
- 电动助力转向系统（EPS）
- 电制动
- 三相固态继电器驱动器
- 3路高/低边MOSFET驱动器
NSD3661是一款3通道N沟道MOSFET驱动器，主要用于驱动相位隔离应用中的MOSFET，同时也可作为高边/低边MOSFET驱动器使用。该器件集成了三路独立的浮栅驱动器，即使在相位电压压摆率很高的情况下，也能可靠地开通/关断 MOSFET。器件内置的两级电荷泵可在整个电源电压范围内为栅极驱动器提供稳定的驱动电压。
当器件供电正常时，NSD3661中的三个独立栅极驱动器由三个输入信号独立控制（NSD3661无休眠模式）。在NSD3662中，器件进入正常模式后，三个独立栅极驱动器被控制为同时导通/关断。
该器件具有针对PVDD、VCP和VGS的欠压监测器，以确保MOSFET处于安全导通状态。（VGS欠压和VCP欠压功能仅适用于NSD3662）

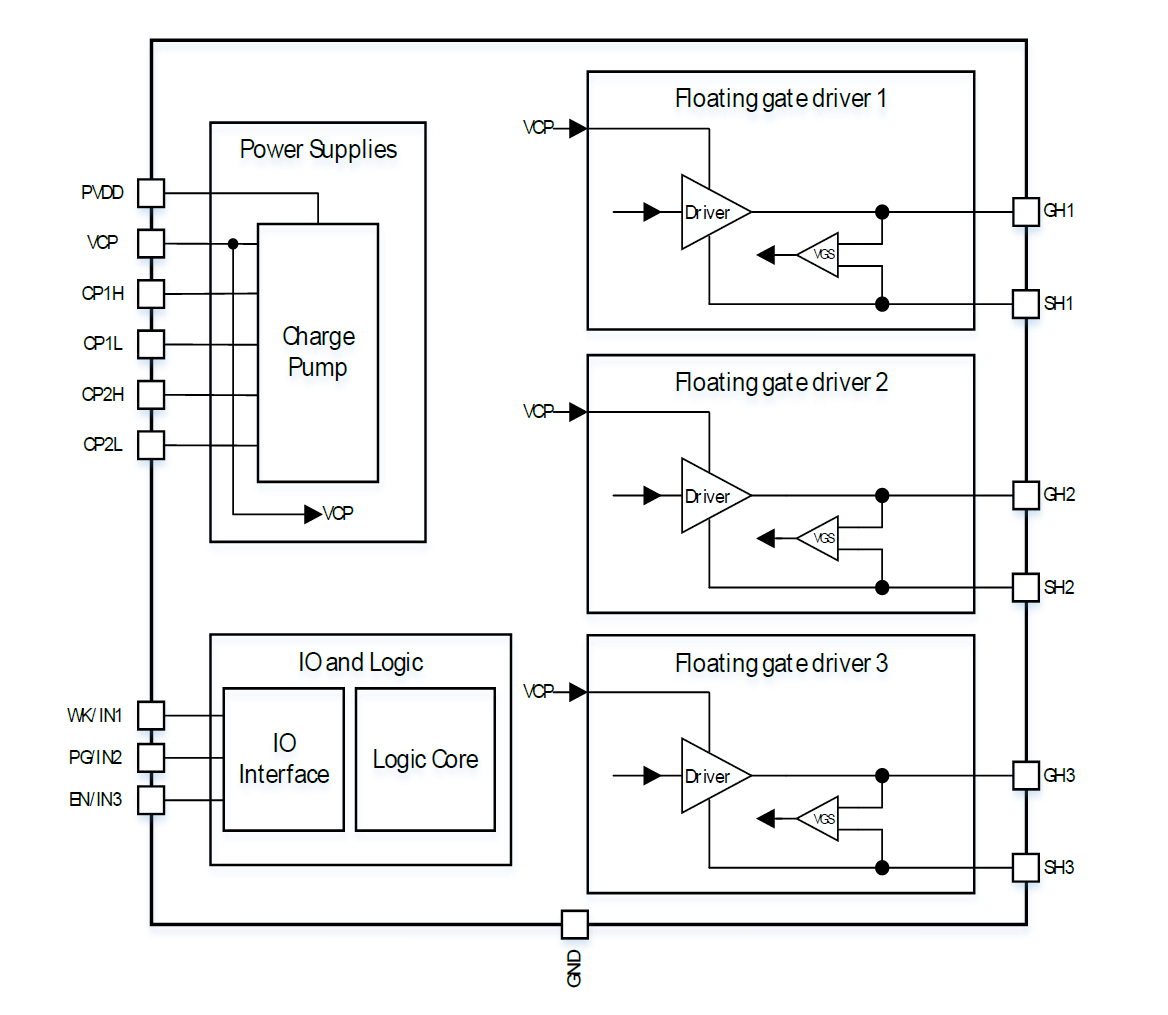

原理图 / 引脚
