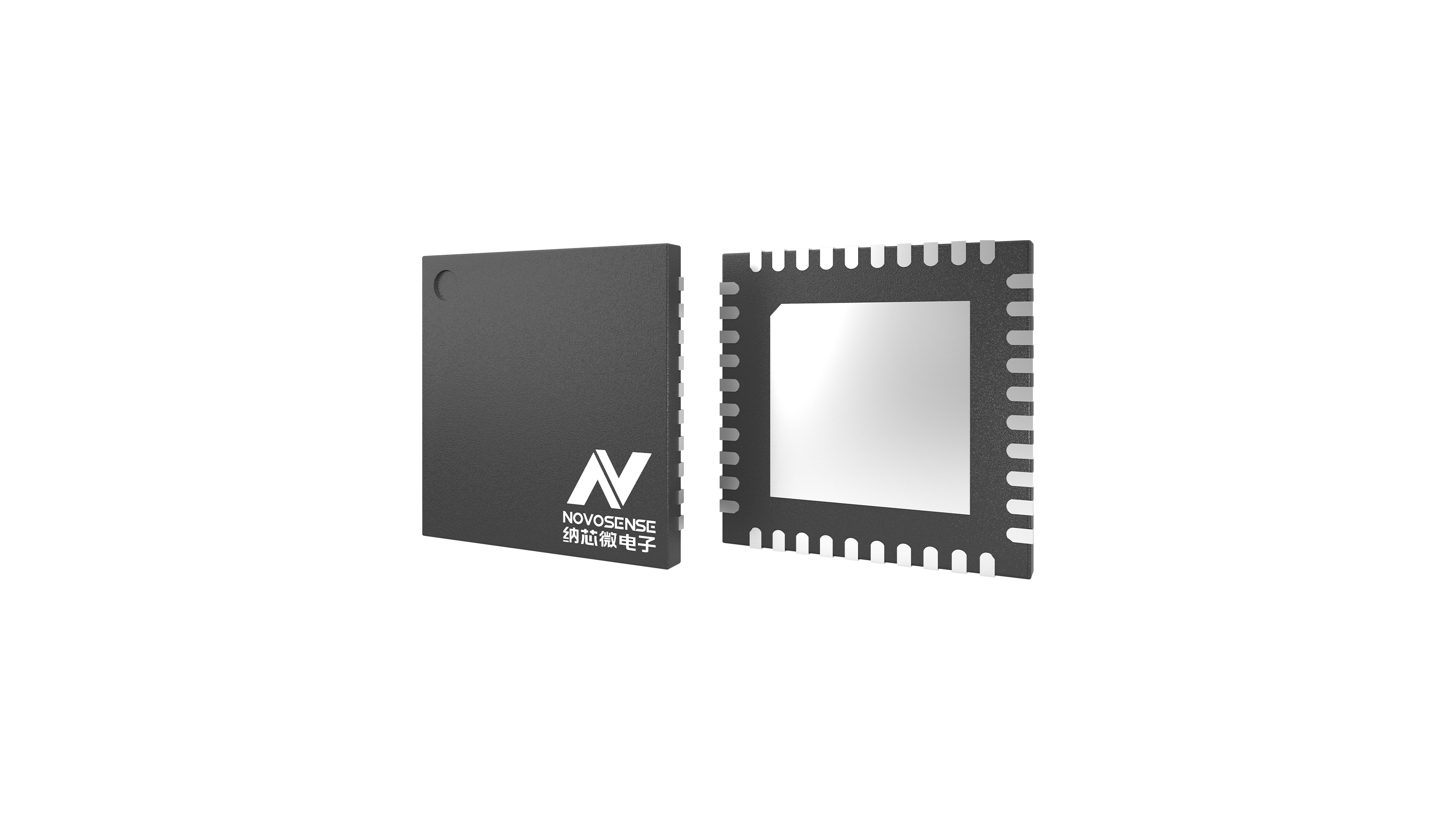

40V四通道半桥预驱。NSD3604-Q1系列是一款4通道半桥栅极驱动芯片，支持12V车载电池系统，能承受40V抛负载电压。可独立驱动最多16颗外置MOSFET，实现平均电流10A以上直流有刷电机控制；该系列也可以作为多通道高边开关驱动使用。非常适合用于多电机或多负载应用，如车门模块，座椅控制器，电动尾门和区域控制器等车载应用场景。
主要参数
| Package |
VQFN40 |
| Rating |
Automotive |
| Load Type |
Brushed DC motor/Solenoid |
| Number of Low-side Channels |
4 |
| VPower (Max) (V) |
40 |
| Interface |
SPI & 4xInput |
| Operating Temperature (°C) Tj |
-40~150 |
产品说明与原始资料
产品特性
- AEC-Q100认证
- 宽工作电压：4.9V – 37V（最大值40V）
- 4通道半桥栅极驱动
- 可配置时序充放电电流驱动(CCPD)以优化EMC性能
- 集成2级电荷泵实现100% PWM占空比
- 集成2路可编程宽输入电流检测运放
- 支持16位 10MHZ SPI通信
- 支持负载诊断与保护功能
- 工作温度：Tj=-40°C~150°C
应用场景
- 汽车车身控制器
- 汽车区域控制器
- 座椅控制器/尾门控制器/电动踏板
- 电磁阀
