电流检测放大器。NSCSA210A是微功耗、高精度电流检测放大器，具备极宽的输入共模电压范围。该器件通过外部采样电阻两端的电压来监测双向电流。以负电源电压（V–）为基准，其输入共模电压范围可从–2V 延伸至 28V。这一特性使得 NSCSA210A既适用于低侧电流检测应用，也可用于高侧电流检测应用。 其输入失调电压极低，典型值仅为 ±5μV，这使得在满电流测量场景下，仅需 25mV至 100mV的满量程分流电压（VSHUNT）即可实现检测，同时能大幅降低功耗。 NSCSA210A采用单电源供电，供电电压范围为 2.7V至 28V，典型电源电流仅为 230μA。该器件的规定工作温度范围为 - 40°C至 125°C，并采用节省空间的 SC70-6 封装形式。

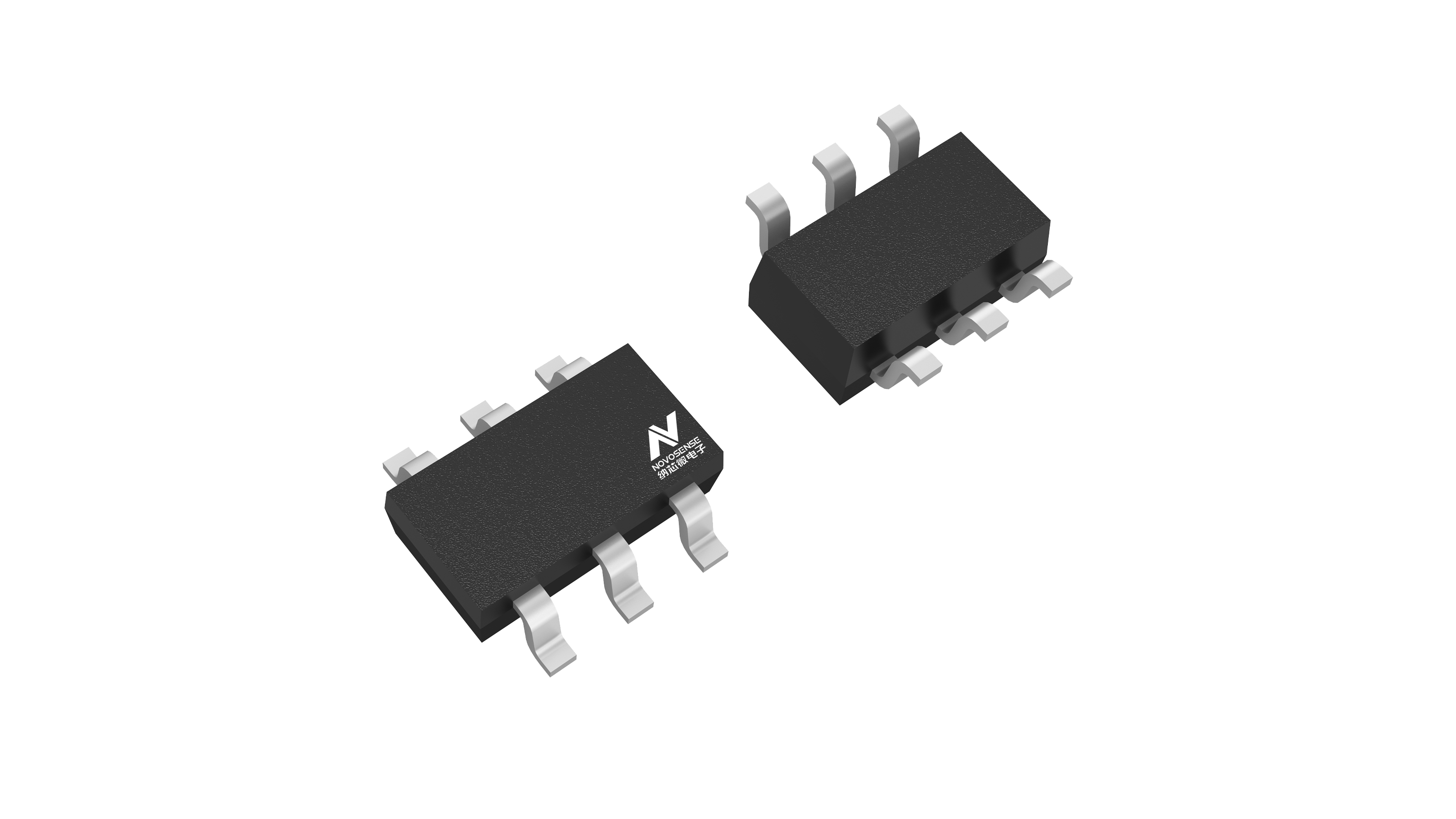

| Package | SOT23-6 |
|---|---|
| Rating | Industrial |
| Input Common Mode Voltage Min (V) | -2.0 |
| Input Common Mode Voltage Max (V) | 28.0 |
| VCC (V) | 2.7~28V |
| Vos (max at 25° C) (mV) | 70.0 |
| dVos/dT (typ)(uV/C) | 0.05 |
| Gain (V/V) | 200 |
| Gain Error (max at 25°C) (%) | 0.1 |
| Gain drift (Typ) (ppm/°C%) | 3.0 |
| CMRR (Typ) (dB) | 120.0 |
| GBP (kHz) | 50@G=200 |
| Slew Rate (V/μs) | 2.0 |
| Features | PWM rejection，Negative common-mode voltage anti-damage function |
NSCSA210A是微功耗、高精度电流检测放大器，具备极宽的输入共模电压范围。该器件通过外部采样电阻两端的电压来监测双向电流。以负电源电压（V–）为基准，其输入共模电压范围可从–2V 延伸至 28V。这一特性使得 NSCSA210A既适用于低侧电流检测应用，也可用于高侧电流检测应用。 其输入失调电压极低，典型值仅为 ±5μV，这使得在满电流测量场景下，仅需 25mV至 100mV的满量程分流电压（VSHUNT）即可实现检测，同时能大幅降低功耗。 NSCSA210A采用单电源供电，供电电压范围为 2.7V至 28V，典型电源电流仅为 230μA。该器件的规定工作温度范围为 - 40°C至 125°C，并采用节省空间的 SC70-6 封装形式。
