简介
数字PDM输出MEMS麦克风信号调理芯片NSC6362。NSC6362是一颗应用于MEMS数字麦克风的PDM输出预放大器。该芯片内部集成了用于MEMS麦克风的低噪声偏置电路及高性能模拟预放大电路，能够提供高品质音频信号输出并使得MEMS麦克风产品具有高度灵活性。内置的OTP可调节偏压和增益，因此NSC6362支持不同参数的MEMS麦克风传感器，具有更好的灵敏度一致性。客户可将该芯片集成在MEMS数字麦克风芯片中，用于音频信号调理。NSC6362芯片的启动和唤醒时间可达到极低的20ms，增益和偏置电压以及左右声道极性均可编程。NSC6362支持基于输入时钟频率的动态电流调整，因此可在不同的电源模式下使用。该芯片的工作电压为1.62V至3.6V，其工作模式包括睡眠模式、低电压模式及正常模式。
主要参数
| Rating |
Consumer |
| Supply voltage/current |
1.62V~3.6V/330μA@768kHz, 780uA@2.4MHz |
| AOP |
120dBFS |
| Bias range / step size |
7.5V~14.4V/0.3V; 15V~19.2V/0.6V |
| Gain range/step size |
0dB~23dB/0.5dB |
| Noise |
4μVrms |
| Output mode |
Digital |
| Typical application |
Laptop, Smart speaker |
产品说明与原始资料
产品特性
- 工作电压：1.62V～3.6V
- 工作模式：休眠模式，低电压模式，正常模式
- 电流消耗：330μA @768kHz，770uA@2.4MHz
- 等效输入噪声：3μVrms（-110dBV）
- 增益调节（OTP）：0dB～23dBF.S. with 0.5dB／Step
- 偏置电压：7V～18V with 0.3V／Step
- 工作温度：-40℃～85℃
应用场景
NSC6362是一颗应用于MEMS数字麦克风的PDM输出预放大器。该芯片内部集成了用于MEMS麦克风的低噪声偏置电路及高性能模拟预放大电路，能够提供高品质音频信号输出并使得MEMS麦克风产品具有高度灵活性。内置的OTP可调节偏压和增益，因此NSC6362支持不同参数的MEMS麦克风传感器，具有更好的灵敏度一致性。客户可将该芯片集成在MEMS数字麦克风芯片中，用于音频信号调理。NSC6362芯片的启动和唤醒时间可达到极低的20ms，增益和偏置电压以及左右声道极性均可编程。NSC6362支持基于输入时钟频率的动态电流调整，因此可在不同的电源模式下使用。该芯片的工作电压为1.62V至3.6V，其工作模式包括睡眠模式、低电压模式及正常模式。

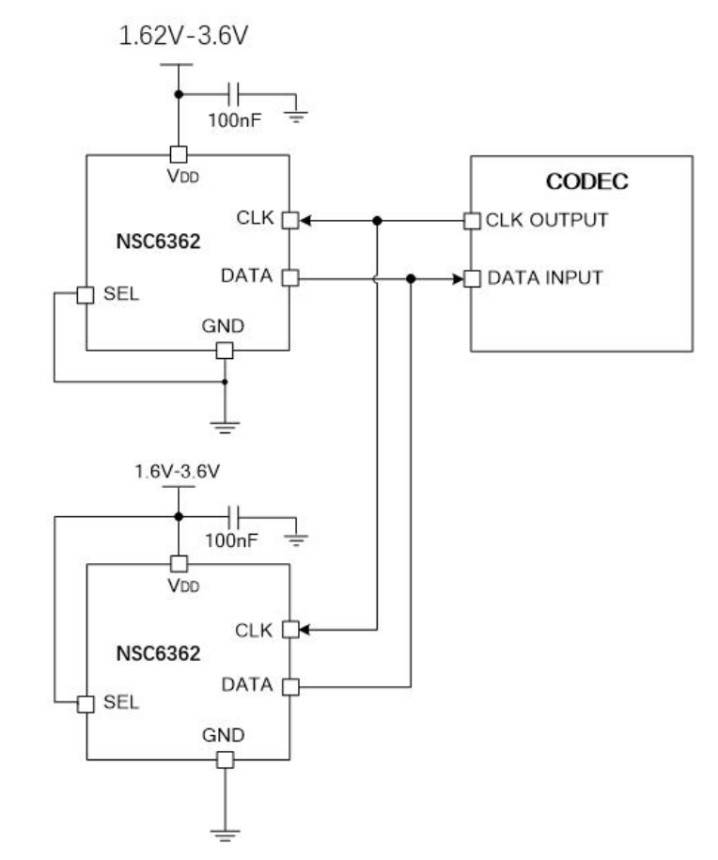

原理图 / 引脚
