简介
集成DC-DC转换器的3通道数字隔离器。NIRSP31系列器件是集成隔离式DC-DC转换器的三通道数字隔离器。隔离式DC-DC转换器通过闭环控制和片上变压器提供稳定的输出电压和高达400mW的输出功率。反馈PWM信号通过基于纳芯微电容隔离技术的数字隔离器发送到原边。高集成度解决方案有助于简化系统设计、节省PCB面积并提高可靠性。NIRSP31系列器件支持3kVrms绝缘1分钟耐压。NIRSP31系列器件的数据速率高达20Mbps，共模瞬态抗扰度（CMTI）高达±50kV/μs。NIRSP31系列器件提供5V至5V、5V至3.3V、3.3V至3.3V的转换模式。输出电压可通过SEL引脚设置。
主要参数
| MSL |
MSL3 |
| Package |

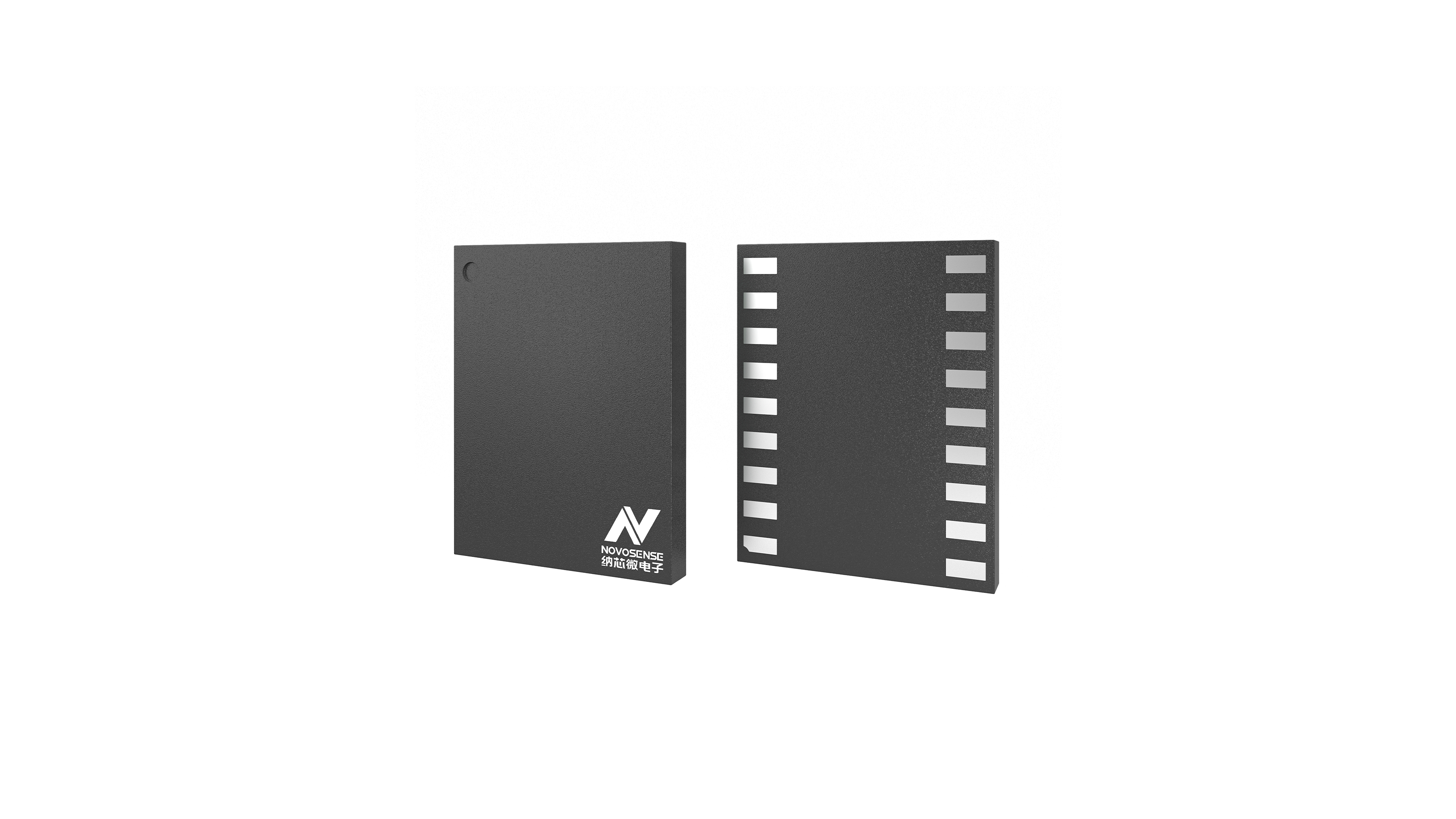

LGA18 |
| Rating |
Industrial |
| Channels |
3 |
| Supply Voltage (V) |
4.5~5.5 |
| Output Voltage (V) |
3.3/5 |
| Max Output Current (mA) |
80 |
| Features |
Enable pin, I/O logic level adjustable |
| Forward/Reverse Channels |
2/1 |
| Max Data Rate (Mbps) |
20 |
| CMTI (kV/μs) |
50 |
| Isolation Rating @VDE 0884-17 |
Function isolation |
| Isolation Voltage (kV) |
3 |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 电源电压：
- VDD：3V 至 3.6V，NIRSP31V 为 4.5V 至 5.5V，NIRSP31 为 4.5V 至 5.5V
- VDDL：1.8V 至 3.6V，4.5V 至 5.5V
- 输出支持电流：
- 5V 至 5V/3.3V 时为 80mA
- 3.3V 至 3.3V 时为 45mA
- 过流和过温保护
- 数据速率：DC 至 20Mbps
- 高共模瞬变抗扰度：±50kV/μs
- 传播延迟：<75ns
- 工作温度：-40℃~125℃
- 符合 RoHS 标准的封装：LGA18
应用场景
- 工业电池管理系统
- 工业自动化系统
- 隔离式RS232、RS485、CAN
- 通用多通道隔离
NIRSP31系列器件是集成隔离式DC-DC转换器的三通道数字隔离器。隔离式DC-DC转换器通过闭环控制和片上变压器提供稳定的输出电压和高达400mW的输出功率。反馈PWM信号通过基于纳芯微电容隔离技术的数字隔离器发送到原边。高集成度解决方案有助于简化系统设计、节省PCB面积并提高可靠性。NIRSP31系列器件支持3kVrms绝缘1分钟耐压。NIRSP31系列器件的数据速率高达20Mbps，共模瞬态抗扰度（CMTI）高达±50kV/μs。NIRSP31系列器件提供5V至5V、5V至3.3V、3.3V至3.3V的转换模式。输出电压可通过SEL引脚设置。
