产品特性
- 适用于I2C应用中的SDA和SCL线路的2位双向转换器
- 与I2C和系统管理总线(SMBus)兼容
- 可以实现以下电压之间的电平转换
- 1.2V VREF1和1.8V，2.5V，3.3V或5V VREF2
- 1.8V VREF1和2.5V，3.3V或5V VREF2
- 2.5V VREF1和3.3V或5V VREF2
- 3.3V VREF1和5V VREF2
- 在无方向引脚的情况下提供双向电压转换
- 漏极开路I2CI/O端口(SCL1，SDA1，SCL2和SDA2)
- 闩锁性能超过100mA，符合JESD78 II类规范
- ESD保护性能超出JESD22标准
- 2000V人体充放电模型(A114-A)
- 1000V充电器件模型(C101)
- 工作温度：-40℃~105℃

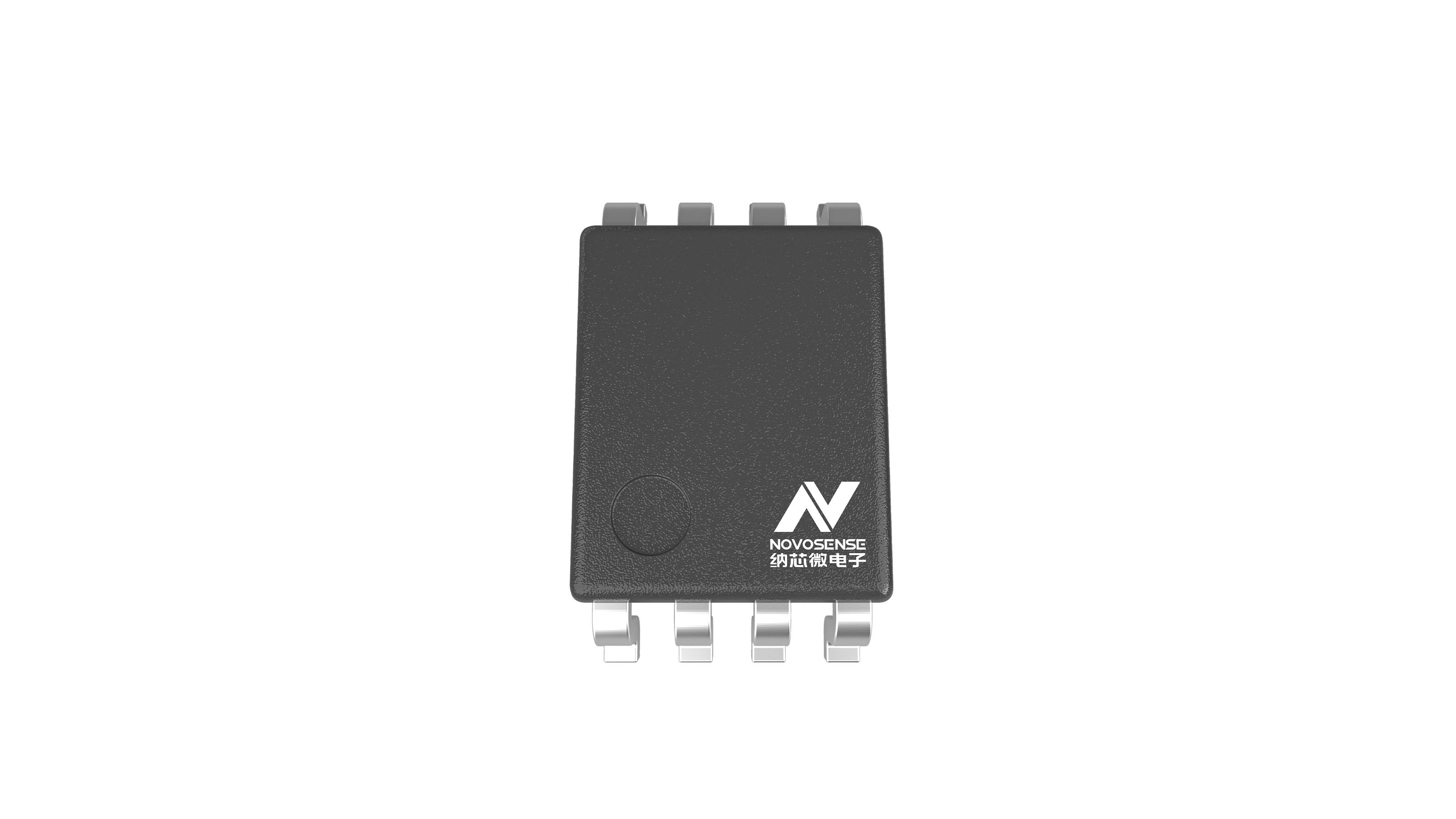

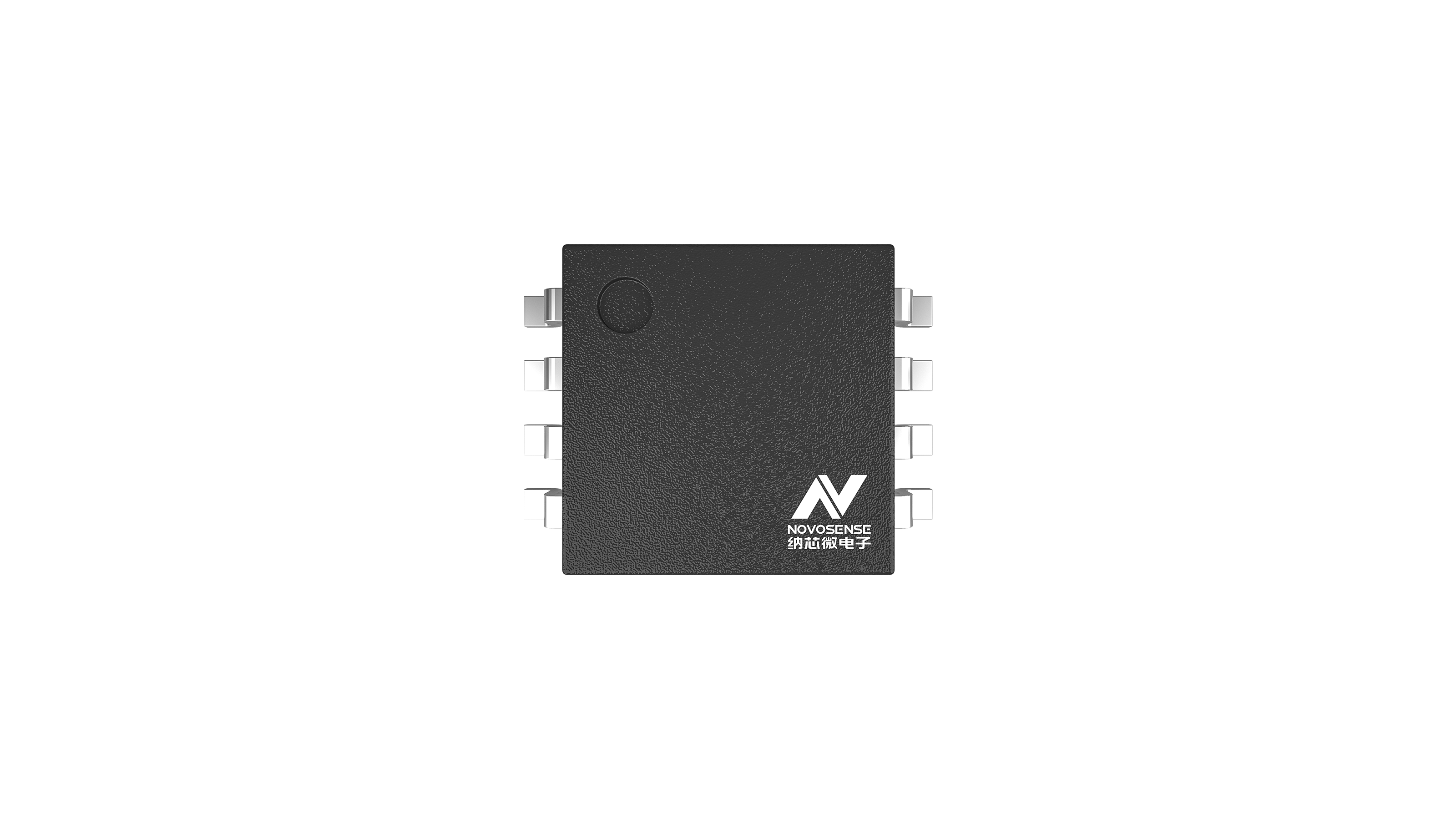

- 符合RoHS的封装：VSSOP-8，TSSOP-8
应用场景
- I2C，SMBus，PMBus，MDIO，UART，低速SDIO，GPIO和其他双向信号接口
- 服务器
- 路由器（电信交换设备）
- 个人计算机
- 工业自动化
NCA9306器件是一款采用使能(EN)输入的双路双向I2C和SMBus电压电平转换器，可以在1.2V到5V之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻(RON)，可以在最短传播延迟情况下建立连接。当EN为高电平时，转换器开关打开，并且SCL1和SDA1 I/O被分别连接至SCL2和SDA2 I/O，从而实现端口间的双向数据流。当EN为低电平时，转换器开关关闭，在端口之间存在一个高阻抗状态。除了电压转换，NCA9306器件还可用于将400kHz总线与100kHz总线隔离开，方法是在快速模式通信过程中控制EN引脚以断开较慢总线的连接。
