简介
三态输出的八进制缓冲器和线路驱动器。NCA8240 是一款八进制缓冲器/驱动器，用于提高面向总线的接收器和发射器、时钟驱动器等的驱动能力，并确保信号定时的准确性。它提供四个通道，每个通道都有独立的低电平激活输出使能（/OE）输入。当 /OE 激活时，NCA8240 从 A 向 Y 传输数据。在上电和断电期间，/OE 应通过一个上拉电阻与 VCC 连接，以确保处于高阻抗状态。NCA8240 可承受高达 6V 的输入电压，每个通道支持最大 32 mA 的电流驱动。所有未使用的输入必须保持在 VCC 或接地端，以防止过大的电源电流。
主要参数
| MSL |
MSL1 |

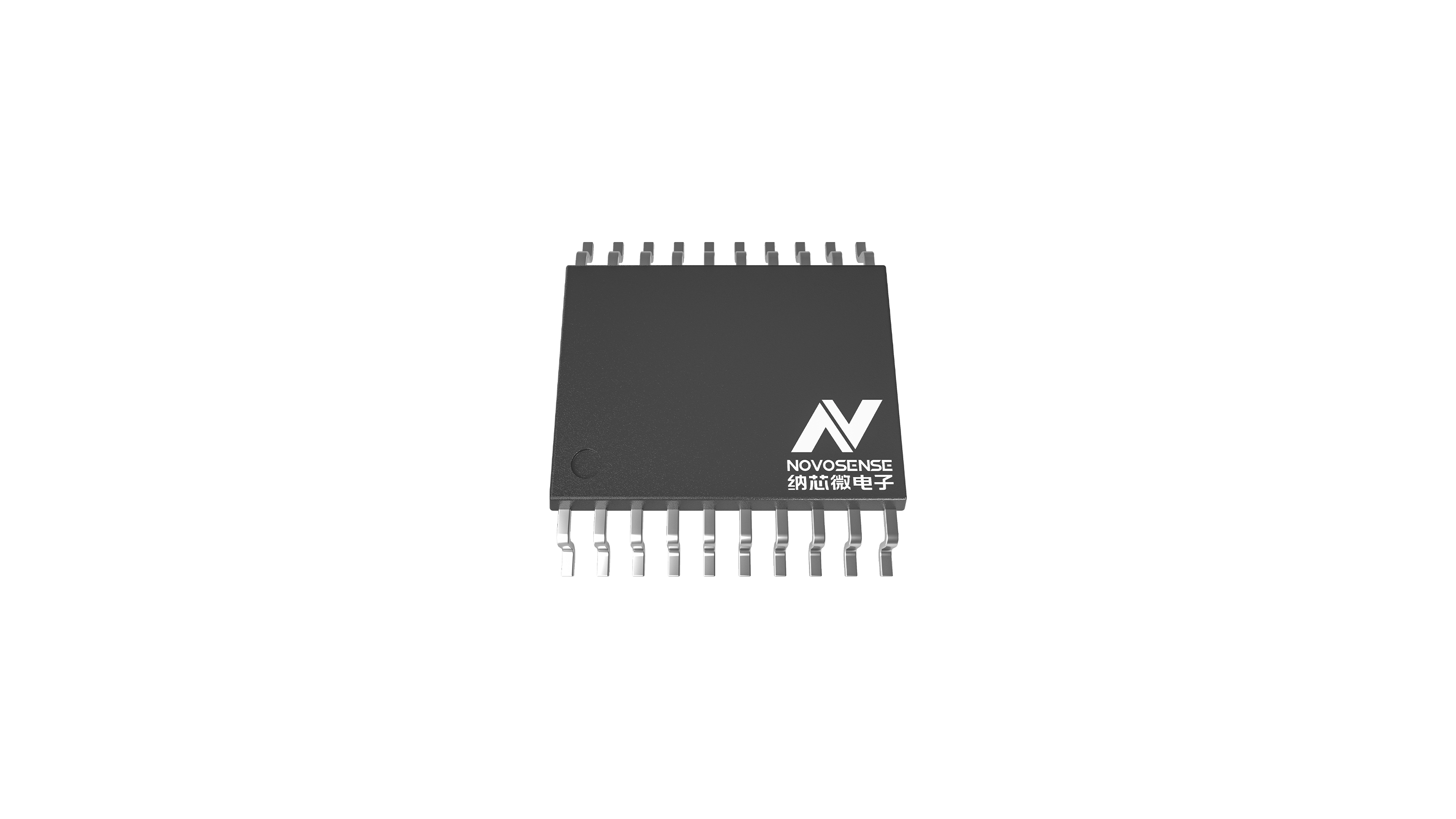

| Package |
TSSOP20 |
| Rating |
Industrial |
| Supply Voltage (V) |
3V~6V |
| Channels |
8 |
| Forward/Reverse Channels |
4/4 |
| Input Type |
TTL |
| Output Type |
Push-pull |
| Max Load Current (mA) |
32 (4.5V~6V) |
| Temperature Range (°C) |
-40~125 |
产品说明与原始资料
产品特性
- 符合汽车 1 级应用要求： NCA8240-Q1TSTR
- 输入与 TTL 兼容
- 电源电压：3V 至 6V
- 6 V 容差输入
- ESD 保护超过 JESD 22：
- 4000V 人体模型
- 2000V 充电设备模型
- 工作温度：-40℃~125
- 符合 RoHS 和 REACH 规范的封装： TSSOP20
应用场景
NCA8240 是一款八进制缓冲器/驱动器，用于提高面向总线的接收器和发射器、时钟驱动器等的驱动能力，并确保信号定时的准确性。它提供四个通道，每个通道都有独立的低电平激活输出使能（/OE）输入。当 /OE 激活时，NCA8240 从 A 向 Y 传输数据。在上电和断电期间，/OE 应通过一个上拉电阻与 VCC 连接，以确保处于高阻抗状态。NCA8240 可承受高达 6V 的输入电压，每个通道支持最大 32 mA 的电流驱动。所有未使用的输入必须保持在 VCC 或接地端，以防止过大的电源电流。
原理图 / 引脚
