简介
带睡眠模式的CAN FD信号增强收发器。NCA1463是一款高速CAN收发器。它符合ISO 11898-2:2024的物理层及信号增强能力（SIC）规范要求，可与高速经典CAN及CAN FD收发器完全互操作。NCA1463的CAN信号增强能力有助于降低网络中未端接短截线的主态到隐态边沿的信号振铃，从而在更大、更复杂的拓扑结构中实现可靠的CAN FD通信。此外，NCA1463具有更严格的位时序对称性，可支持高达8 Mbit/s的CAN FD通信。NCA1463与NCA1043B等经典CAN FD收发器引脚兼容。其设计还可避免系统应用中的软硬件改动。
主要参数
| MSL |
MSL2 |
| Package |
DFN14 |
| Rating |
Automotive |
| Supply Voltage (V) |
4.5~5.5 |
| VBAT Voltage (V) |
4.5~28 |
| VIO Voltage (V) |
1.7~5.5 |
| Common Mode Voltage Range (V) |
-30~30 |
| Bus Fault Protection Voltage (V) |
±40 |
| Low Power Mode |
Standby Mode, Sleep Mode |
| Temperature Range (°C) |
-40~125 |
| Max Data Rate (Mbps) |
8 |
产品说明与原始资料
产品特性
- 符合AEC Q-100 1级认证：工作温度范围为–40 °C至125 °C
- 符合ISO 11898-2:2024标准及SAE J2284-1至SAE J2284-5标准
- 支持经典CAN与速率最高达8Mbps的CAN FD
- CAN信号增强功能
- 电源电压：
- VBAT：4.5V至28V
- VCC：4.5V至5.5V
- VIO：1.7V至5.5V
- 低电磁发射（EME）与高电磁抗扰度（EMI）
- 发送数据（TXD）显性超时功能
- ±40V CAN总线容错能力
- 过温保护
- 电源引脚欠压检测
- 符合RoHS & REACH标准
应用场景
- 汽车网关
- 车身控制模块
- 高级驾驶辅助系统（ADAS）
- 信息娱乐与仪表盘
NCA1463是一款高速CAN收发器。它符合ISO 11898-2:2024的物理层及信号增强能力（SIC）规范要求，可与高速经典CAN及CAN FD收发器完全互操作。NCA1463的CAN信号增强能力有助于降低网络中未端接短截线的主态到隐态边沿的信号振铃，从而在更大、更复杂的拓扑结构中实现可靠的CAN FD通信。此外，NCA1463具有更严格的位时序对称性，可支持高达8 Mbit/s的CAN FD通信。NCA1463与NCA1043B等经典CAN FD收发器引脚兼容。其设计还可避免系统应用中的软硬件改动。

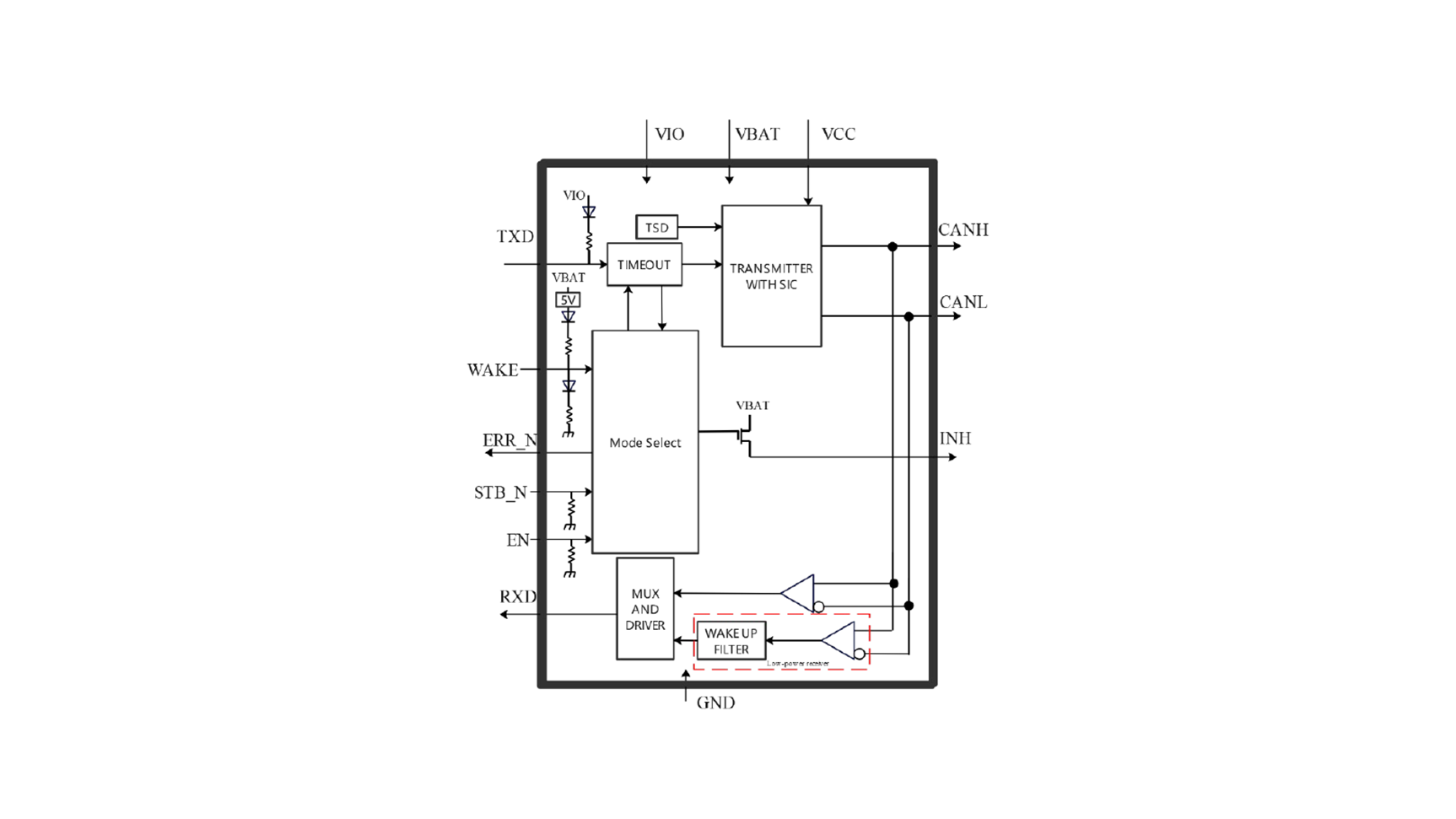

原理图 / 引脚
