简介
带睡眠模式的高速CAN收发器。NCA1043D是一款高速控制器局域网（CAN）收发器，符合ISO 11898-2:2024高速CAN规范的物理层要求。该器件支持经典CAN及最高达5Mbit/s的CAN FD数据速率。NCA1043D与NCA1043B等经典CAN FD收发器引脚兼容。其设计还可避免系统应用中硬件和软件的改动。
主要参数
| MSL |
MSL2 |
| Package |
DFN14 |
| Rating |
Automotive |
| Supply Voltage (V) |
4.5~5.5 |
| VBAT Voltage (V) |
4.5~28 |
| VIO Voltage (V) |
1.7~5.5 |
| Common Mode Voltage Range (V) |
-30~30 |
| Bus Fault Protection Voltage (V) |
±40 |
| Low Power Mode |
Standby Mode, Sleep Mode |
| Temperature Range (°C) |
-40~125 |
| Max Data Rate (Mbps) |
5 |
产品说明与原始资料
产品特性
- 符合AEC Q-100 1级认证：工作温度范围–40°C至125°C
- 符合ISO 11898-2:2024标准及SAE J2284-1至SAE J2284-5标准
- 支持经典CAN及最高5Mbps的CAN FD
- 振铃抑制
- 电源电压：
- VBAT：4.5V至28V
- VCC：4.5V至5.5V
- VIO：1.7V至5.5V
- 低电磁发射（EME）与高电磁抗扰度（EMI）
- 发送数据（TXD）显性超时功能
- ±40V CAN总线容错
- 过温保护
- 电源引脚欠压检测
- 符合RoHS & REACH标准
应用场景
- 汽车网关
- 车身控制模块
- 高级驾驶辅助系统（ADAS）
- 信息娱乐与仪表盘
NCA1043D是一款高速控制器局域网（CAN）收发器，符合ISO 11898-2:2024高速CAN规范的物理层要求。该器件支持经典CAN及最高达5Mbit/s的CAN FD数据速率。NCA1043D与NCA1043B等经典CAN FD收发器引脚兼容。其设计还可避免系统应用中硬件和软件的改动。

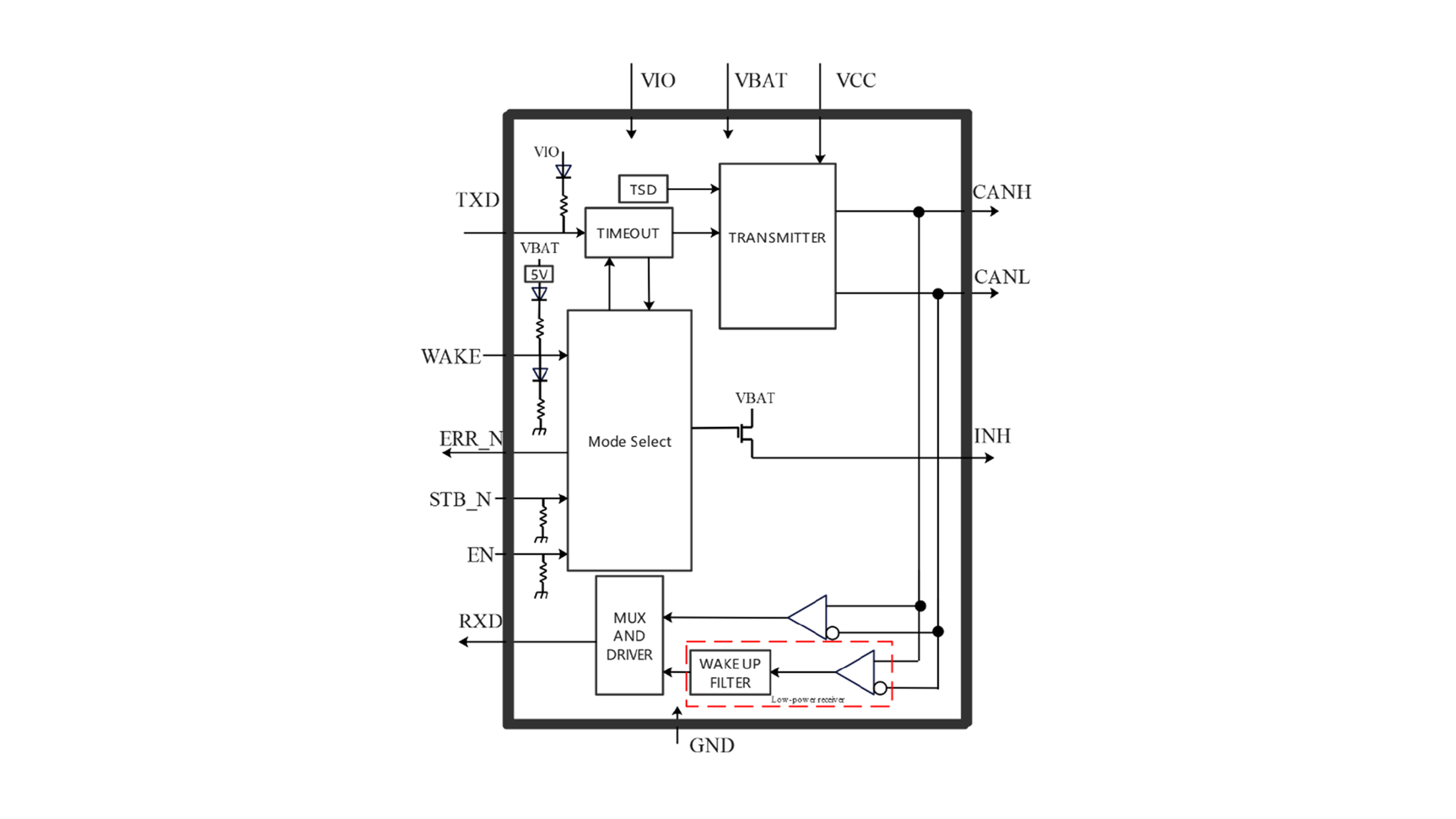

原理图 / 引脚
