简介
单极型线性位置传感器。MT9363系列产品作为一款用户可自定义唤醒/休眠模式的低压低功耗线性霍尔效应传感器芯片。该芯片可以工作在 1.7V~3.6V的超低工作电压下。此外通过使SLEEP＞VINH，芯片进入到正常工作模式，消耗电流为 2mA，感应单向S极磁场输出正比信号。MT9363系列产品用户可以通过SLEEP引脚自行切换休眠以及工作模式，帮助用户可以进一步降低整体功耗，因此非常适合用于很多电池供电的应用场合。在休眠模式下，由于输出进入“高阻状态”，因此允许多颗MT936x芯片输出共用一个ADC接口。MT9363系列产品的输出基于VREF引脚进行比例输出无磁场时, VOUT=6.47%VREF，因此与电源供电无关。
主要参数
| MSL |
MSL3 |
| Package |

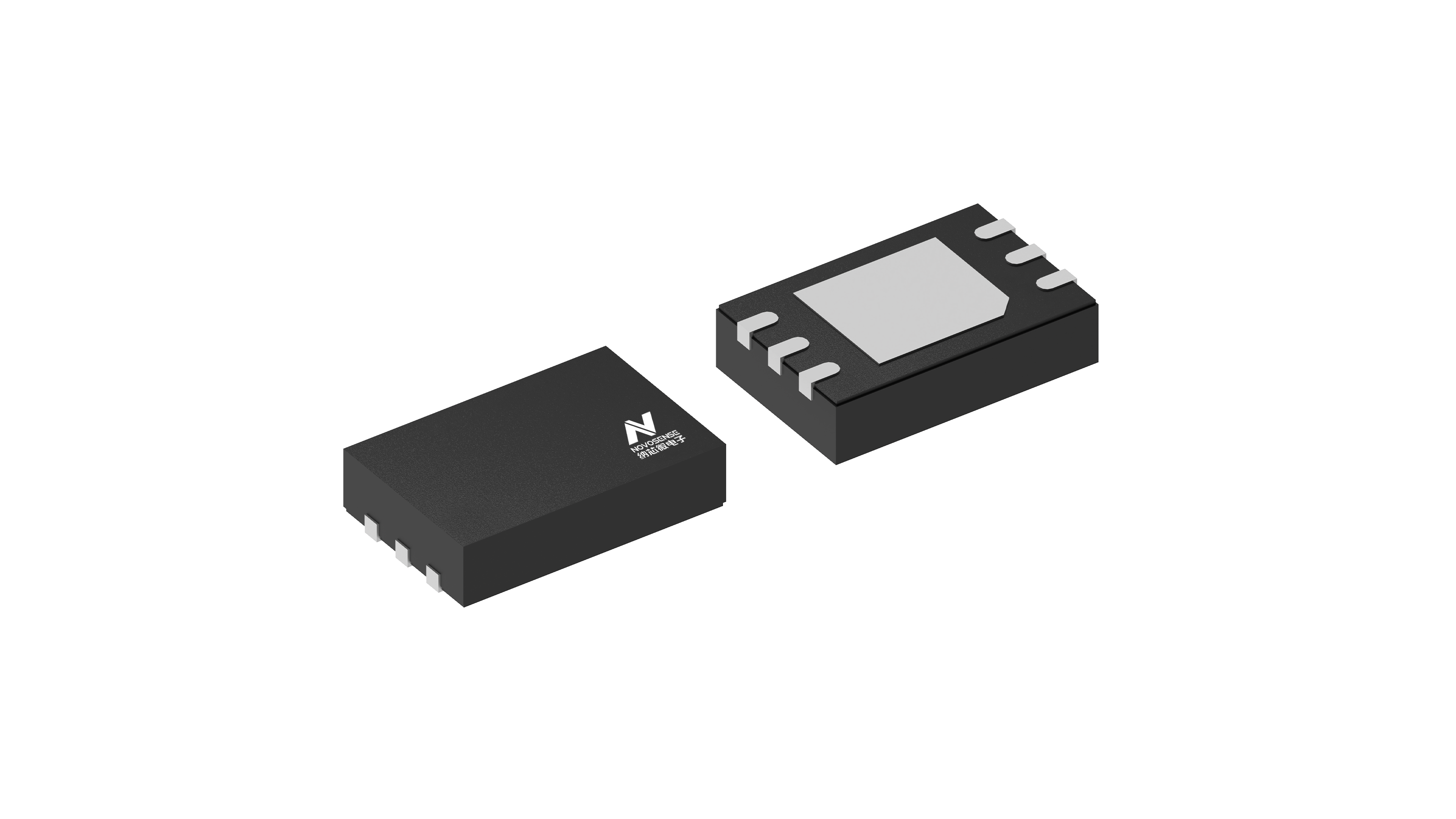

HFBP-2030 |
| Rating |
Consumer |
| Type |
Linear simulation allows users to customize sleep mode |
| Operating Voltage (V) |
1.7-3.6 |
| Bandwidth (KHz) |
10 |
| Operating Temperature (℃) |
-20~85 |
| Sensitivity (mV/A) |
3.78 |
| Operating Power Consumption (mA) |
2 |
| Sleep Power Consumption (mA) |
0.05 |
产品说明与原始资料
产品特性
- 类型：线性模拟用户可自定义休眠
- 工作电压：1.7-3.6V
- 带宽：10KHz
- 工作温度：-20~85℃
- 灵敏度： 3.78mV/Gs
- 工作功耗：2mA
- 休眠功耗：0.05mA
- 封装：DFN2030, SOT-23
应用场景
- 位置检测
- 磁栅尺
- AR/VR 手柄触发器
- 游戏 3D 摇杆
- 键盘
- 电池供电设备
MT9363系列产品作为一款用户可自定义唤醒/休眠模式的低压低功耗线性霍尔效应传感器芯片。该芯片可以工作在 1.7V~3.6V的超低工作电压下。此外通过使SLEEP＞VINH，芯片进入到正常工作模式，消耗电流为 2mA，感应单向S极磁场输出正比信号。MT9363系列产品用户可以通过SLEEP引脚自行切换休眠以及工作模式，帮助用户可以进一步降低整体功耗，因此非常适合用于很多电池供电的应用场合。在休眠模式下，由于输出进入“高阻状态”，因此允许多颗MT936x芯片输出共用一个ADC接口。MT9363系列产品的输出基于VREF引脚进行比例输出无磁场时, VOUT=6.47%VREF，因此与电源供电无关。
