简介

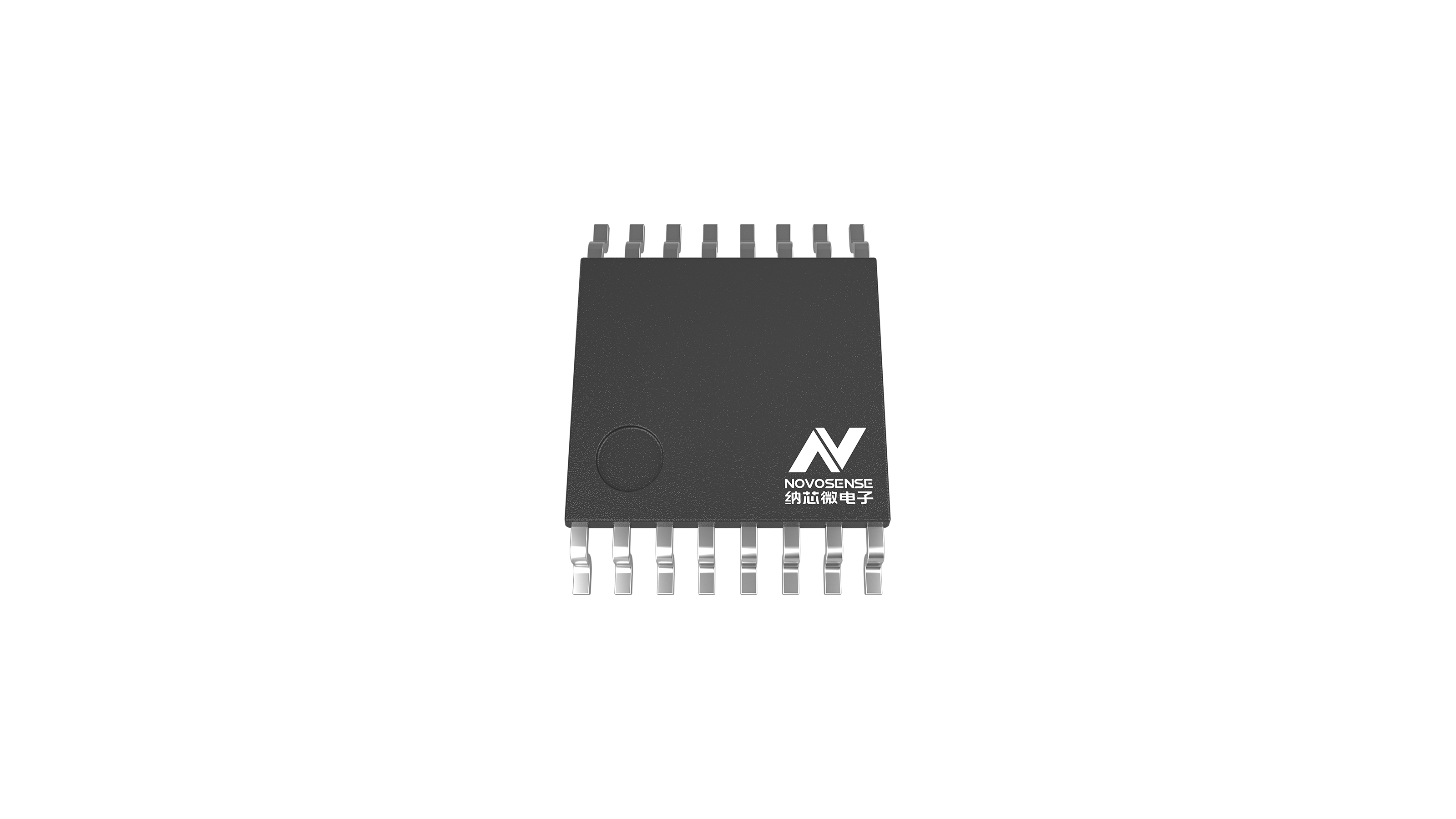

汽车级差分霍尔磁性角度编码器。MT6511 是基于差分霍尔磁感应技术面向汽车市场开发的新一代磁性角度传感器芯片。MT6511 可提供0~360°的模拟线性输出或者PWM、ABZ、UVW 等输出，同时还提供了SENT 和SPI 两种通信接口。MT6511 支持最多任意8 点或者17 点等分的输出曲线编程，可适用于各种复杂的角度控制场景。MT6511 作为一款汽车级产品，电源和地之间可耐受高达±30V 的直流高压，输出端对地可耐受30V 的高压，另外输出过流保护功能可以确保芯片在恶劣环境下的可靠稳定工作。MT6511 满足AEC-Q100 以及ISO26262 功能安全的要求，提供单路SOP-8 和双路TSSOP-16（冗余设计）两种封装，适用于汽车电子换挡器、方向盘转角检测、电子节气门，EGR 阀等多种应用。
主要参数
| MSL |
MSL2 |
| Package |
TSSOP16 |
| Rating |
Automotive |
| Magnetic Sensing Principle |
Differential hall |
| Operating Voltage (V) |
4.5~5.5 |
| Operating Temperature (℃) |
-40~150 |
| Automotive Qualification |
Yes |
| ISO26262 |
Yes |
| Output Overvoltage Protection |
30V |
| Redundant Package Option |
Yes |
| Analog Output Curve Programming |
Any 8-point Programming or 17-point piece-wise-linear Programming |
| PWM Output |
Yes |
| Digital Interface |
SPI，SENT |
| ABZ Incremental Output |
Yes |
| UVW Incremental Output |
Yes |
| Angle Accuracy |
<±1.0° |
产品说明与原始资料
产品特性
- 模拟输出、PWM 输出或位置开关输出
- 可编程的输出传输曲线（任意8 点或17 点等分曲线）
- ABZ 增量输出分辨率1~4096 脉冲/ 圈，用户可编程
- UVW 输出分辨率1~16 对极/ 圈，用户可编程
- 支持单/ 三线SPI 与SENT 可编程接口
- 典型精度±1°
- 杂散磁场干扰抑制能力，MFI 测试通过4000A/m
- AEC-Q100 可靠性认证：Grade 0
- 符合RoHS 标准
- 支持ISO26262 ASIL 功能安全标准
应用场景
- 节气门位置传感器
- 踏板位置传感器
- EPS转向角传感器
- 车身高度位置传感器
- 浮子液位传感器
MT6511 是基于差分霍尔磁感应技术面向汽车市场开发的新一代磁性角度传感器芯片。MT6511 可提供0~360°的模拟线性输出或者PWM、ABZ、UVW 等输出，同时还提供了SENT 和SPI 两种通信接口。MT6511 支持最多任意8 点或者17 点等分的输出曲线编程，可适用于各种复杂的角度控制场景。MT6511 作为一款汽车级产品，电源和地之间可耐受高达±30V 的直流高压，输出端对地可耐受30V 的高压，另外输出过流保护功能可以确保芯片在恶劣环境下的可靠稳定工作。MT6511 满足AEC-Q100 以及ISO26262 功能安全的要求，提供单路SOP-8 和双路TSSOP-16（冗余设计）两种封装，适用于汽车电子换挡器、方向盘转角检测、电子节气门，EGR 阀等多种应用。
原理图 / 引脚
